جرثقیل بازوئی
جرثقیل بازویی نوعی جرثقیل است که از یک بازوی افقی (به نام جیب یا بوم) برای بلند کردن، جابجایی و پایین آوردن بار استفاده می‌کند. این بازو به یک ستون یا دیوار متصل شده و حول یک محور افقی می‌چرخد. جرثقیل‌های بازویی برای جابجایی مواد در یک محدوده شعاعی مشخص و معمولاً در یک منطقه کاری محدود بسیار کارآمد هستند.
اجزای اصلی جرثقیل بازویی
* بازو (Jib or Boom): یک تیر افقی است که بار توسط آن حمل می‌شود. طول بازو تعیین کننده محدوده کاری جرثقیل است.
* ستون (Mast or Pillar): یک ستون عمودی است که بازو به آن متصل شده و حول آن می‌چرخد. ستون می‌تواند به زمین، فونداسیون یا دیوار متصل شود.
* مکانیسم چرخش (Slewing Mechanism): به بازو اجازه می‌دهد تا حول ستون بچرخد و بار را در یک محدوده دایره‌ای جابجا کند. چرخش می‌تواند دستی یا موتوری باشد.
* بالابر (Hoist): وسیله‌ای است که برای بالا و پایین بردن بار در امتداد بازو استفاده می‌شود. بالابر می‌تواند زنجیری، سیمی یا بادی باشد و معمولاً به صورت دستی یا برقی کار می‌کند.
* ترولی (Trolley): وسیله‌ای است که بالابر بر روی آن سوار شده و در امتداد بازو حرکت می‌کند تا بار را در طول بازو جابجا کند. حرکت ترولی نیز می‌تواند دستی یا موتوری باشد.
* سیستم کنترل: برای کنترل حرکت‌های مختلف جرثقیل (بالا/پایین، چپ/راست، چرخش). کنترل می‌تواند از طریق دکمه‌های فشاری، ریموت کنترل سیمی یا بی‌سیم انجام شود.
* تکیه گاه و اتصالات: شامل قطعات و مکانیزم‌هایی برای اتصال بازو به ستون و ستون به سازه نگهدارنده (زمین، دیوار و غیره).
* سیستم ایمنی: شامل ترمزها، محدودکننده‌های بار، کلیدهای اضطراری و سیستم ضد برخورد ، سایر تجهیزات ایمنی برای جلوگیری از حوادث.
انواع اصلی جرثقیل بازویی بر اساس نوع نصب:

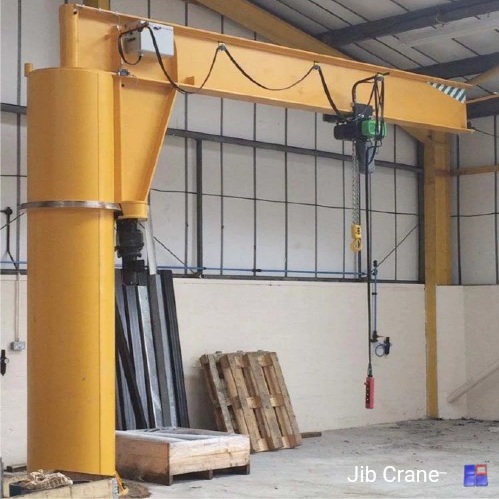

* جرثقیل بازویی ستونی (Pillar Jib Crane): یک ستون مستقل دارد که به زمین یا فونداسیون متصل می‌شود. این نوع جرثقیل می‌تواند در هر مکانی که فضای کافی برای نصب ستون وجود داشته باشد، استفاده شود.
* جرثقیل بازویی دیواری (Wall-Mounted Jib Crane): بازو مستقیماً به یک دیوار یا ستون موجود در ساختمان متصل می‌شود. این نوع جرثقیل فضای کف را اشغال نمی‌کند.
* جرثقیل بازویی سقفی (Ceiling-Mounted Jib Crane): به ساختار سقف یا تیرهای سقفی متصل می‌شود و فضای کف را آزاد نگه می‌دارد.
* جرثقیل بازویی متحرک (Portable Jib Crane): طراحی شده است تا به راحتی در مکان‌های مختلف جابجا شود. معمولاً دارای پایه چرخدار یا امکان اتصال به لیفتراک را دارد.
* جرثقیل بازویی تلسکوپی (Telescopic Jib Crane): دارای بازوی تلسکوپی است که طول آن قابل تنظیم است و امکان دسترسی به مناطق دورتر را فراهم می‌کند.
انواع جرثقیل بر اساس نیروی محرکه
* جرثقیل بازویی برقی : حرکت بالابر و حرکت بازو با موتور الکتریکی
* جرثقیل بازویی دستی : حرکت بالابر و بازو با نیروی انسانی
کاربردهای جرثقیل بازویی
جرثقیل‌های بازویی در صنایع مختلف برای جابجایی مواد در یک منطقه کاری محدود استفاده می‌شوند، از جمله:
* ایستگاه‌های کاری: بلند کردن و جابجایی قطعات در خطوط تولید و مونتاژ.
* کارگاه‌های ماشینکاری: بارگیری و تخلیه قطعات از دستگاه‌ها.
* انبارها: جابجایی کالاها در قفسه‌ها و بارگیری/تخلیه کامیون‌ها (برای جرثقیل‌های بازویی با برد مناسب).
* سکوی بارگیری: بلند کردن و جابجایی بارها بین کامیون‌ها و انبار.
* تعمیرگاه‌ها: بلند کردن قطعات سنگین خودرو و تجهیزات.
* ساخت و ساز: جابجایی مصالح در مقیاس کوچک در محل کارگاه.
مزایای جرثقیل بازویی
* هزینه نسبتاً پایین: در مقایسه با جرثقیل‌های سقفی یا دروازه‌ای.
* نصب آسان: به ویژه برای مدل‌های دیواری و ستونی.
* کاربری آسان: اپراتوری ساده و نیاز به آموزش کم.
* اشغال فضای کم: به ویژه مدل‌های دیواری و سقفی.
* جابجایی کارآمد: برای جابجایی بار در یک منطقه کاری محدود بسیار سریع و کارآمد است.
* انعطاف‌پذیری: قابلیت سفارشی سازی طول بازو و ظرفیت باربری بر اساس نیاز.
* افزایش ایمنی: جابجایی کنترل شده بار و کاهش خطر آسیب دیدگی ناشی از حمل دستی.
برندهای جرثقیل بازویی
* دماگ (Demag) , آلمان
* کون‌کرینز (Konecranes) , فنلاند
* اشتال کرین‌سیستمز (Stahl CraneSystems) , آلمان
* گوربل (Gorbel) , ایالات متحده آمریکا
* استریت کرین (Street Crane) , بریتانیا
* آبوس (ABUS) , آلمان
خرید جرثقیل بازویی
قیمت جرثقیل بازویی بستگی به : ظرفیت باربری، طول بازو، نوع جرثقیل بازویی (دیواری، ستونی، سقفی)، برند و کشور سازنده ، کیفیت ساخت، نوع مکانیزم بالابری (دستی، برقی)، نوع حرکت بازو (دستی، برقی)، ارتفاع بالابری، امکانات اضافی (مانند چرخ گردان برقی، سیستم ضد برخورد)، استانداردها و ایمنی، خدمات پس از فروش و قطعات یدکی، هزینه نصب و راه‌اندازی ، نوسانات ارزی دارد.
