Soil nailing

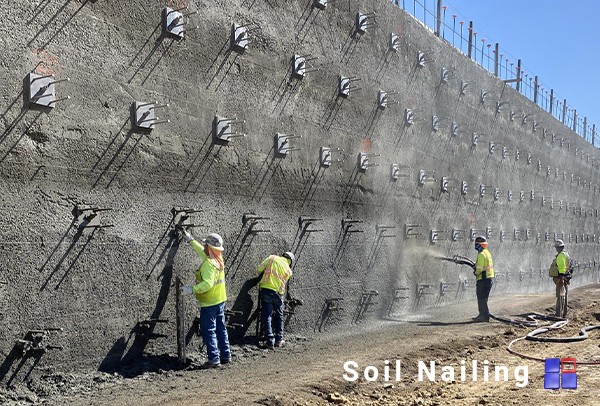

نیلینگ (Nailing) یا میخ‌کوبی، یکی از روشهای پایدارسازی گودها و شیب‌ها در پروژه‌های ساختمانی است که با استفاده از میلگردهای فولادی انجام میشود. در این روش، میلگردها به عنوان میخ‌هایی درون خاک یا سنگ تزریق و سپس بتن‌ریزی می‌شوند تا پایداری بیشتری به ساختار بخشند.
از روشهای نگهداری و مهار بندی جانبی به منظور حفاظت از گود برداری و ساختمانهای موجود در مجاورت آن و همچنین شیب های در حال احداث، جلوگیری از نشست های احتمالی و تقلیل ظرفیت باربری و تغییر مکانهای جانبی و ایجاد ترک در سازه های مجاور گود.
روشNailing بر مبنای مسلح کردن و مقاوم نمودن توده خاک با استفاده از دوختن توده خاک توسط میلگرد فولادی نیل Nail با فواصل نزدیک به یکدیگر می باشد.
میلگرد ها معمولا داخل گمانه هایی که در دیواره خاکی تعبیه میشود ، قرار می گیرند و بعد به منظور جلوگیری از خوردگی میلگرد ها و انتقال مناسبتر نیروها بین خاک و میلگرد توسط دوغاب سیمان پر می شوند.
Nailing یک مقطع مسلح پایدار ایجاد می کند که توانایی نگهداری خاک پشت خود را دارند.
Nailing شبیه به روش انکراژ می باشد.
کاربرد نیلینگ
* پایدارسازی گودبرداری‌ها: نیلینگ به طور گسترده‌ای برای پایدارسازی دیواره‌های گودبرداری در پروژه‌های ساختمانی استفاده میشود.
* پایدارسازی شیب‌ها: از Nailing می‌توان برای پایدارسازی شیب‌های طبیعی و مصنوعی در بزرگراه‌ها، راه‌آهن‌ها و سایر پروژه‌ها استفاده کرد.
* بهسازی خاک: Nailing می‌تواند برای بهبود مقاومت و پایداری خاک در پروژه‌های مختلف استفاده شود.
* پایدار سازی ترانشه ها.

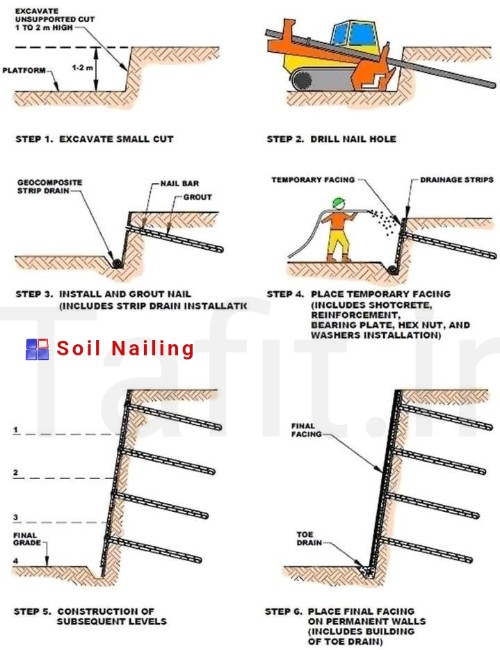

مراحل اجرای نیلینگ
* گودبرداری یا خاک‌برداری: ابتدا گودبرداری یا خاک‌برداری محل مورد نظر انجام میشود.
* حفاری گمانه‌ها: در هر مرحله از حفاری و گودبرداری، گمانه‌های افقی یا مایل با فواصل مشخص در دیواره‌های محل گودبرداری شده یا سطوح شیب‌دار ایجاد می‌شوند.
* قرار دادن میلگردها (نیل‌ها): میلگردهای فولادی (نیل‌ها) درون گمانه‌ها قرار داده می‌شوند.
* تزریق دوغاب سیمان: فضای خالی اطراف میلگردها با دوغاب سیمان پر میشود تا میلگردها به خوبی به خاک یا سنگ متصل شوند.
* اجرای شاتکریت (در صورت نیاز): در برخی موارد، پس از تزریق دوغاب سیمان، یک لایه شاتکریت روی سطح دیواره اجرا میشود تا پایداری بیشتری ایجاد شود.
* نصب صفحه سر نیل: پس از اتمام تزریق دوغاب سیمان و یا شاتکریت صفحه سر نیل ها نصب شده و مهره صفحه سر نیل ها محکم میگردد.
مزایای نیلینگ
* اجرای سریع و آسان
* هزینه نسبتاً پایین
* قابلیت اجرا در فضاهای محدود
* انعطاف‌پذیری در طراحی
معایب نیلینگ
* محدودیت در عمق گودبرداری
* نیاز به تجهیزات تخصصی
* تأثیرپذیری از شرایط آب‌های زیرزمینی
تفاوت نیلینگ و انکراژ
Nailing وانکراژ دو روش مشابه برای پایدارسازی گودها و شیب‌ها هستند، اما تفاوت‌هایی نیز دارند:
* نوع باربری: Nailing عمدتاً برای تحمل بارهای کششی استفاده میشود، در حالی که انکراژ می‌تواند بارهای کششی و فشاری را تحمل کند.
* عمق اجرا: انکراژ معمولاً برای گودبرداری‌های عمیق‌تر استفاده میشود.
* تجهیزات مورد نیاز: انکراژ به تجهیزات پیشرفته‌تری نسبت به نیلینگ نیاز دارد.
هزینه نیلینگ
قیمت نیلینگ به عمیق ، شرایط خاک محل پروژه، اندازه دیوار پایدارسازی شده، نوع کاربری (موقت یا دائمی) ، نوع روکش ، تعداد نیل و میزان فولاد تسلیح به کار رفته در هر متر مربع محاسبه می گردد مش بندی ، شاتکریت و…. وابسته است.
ولی برآورد هزینه نیلینگ جز با طراحی آن به وسیلۀ نرم افزارهای تخصصی و تهیه نقشه اجرایی آن ممکن نیست.
