ویبراتور بتن دستگاهی است که برای متراکم کردن بتن تازه ریخته شده به کار می‌رود. این کار با ایجاد لرزش در بتن انجام می‌شود که باعث خروج حباب‌های هوا و فضاهای خالی بین ذرات بتن شده و در نتیجه بتنی متراکم‌تر، قوی‌تر و بادوام‌تر به دست می‌آید.
چرا از ویبراتور بتن استفاده می‌شود؟
* افزایش استحکام: با حذف حباب‌های هوا و متراکم شدن بتن، مقاومت فشاری و کششی آن به طور قابل توجهی افزایش می‌یابد.
* بهبود یکپارچگی: ویبره زدن باعث می‌شود ذرات بتن به خوبی در کنار هم قرار گرفته و پیوند قوی‌تری بین آن‌ها ایجاد شود. این امر از ایجاد ترک و جدایی در بتن جلوگیری می‌کند.
* جلوگیری از کرمو شدن: حباب‌های هوا در بتن می‌توانند باعث ایجاد حفره‌ها و ضعف‌هایی شوند که به اصطلاح “کرمو شدن” گفته می‌شود. ویبراتور این حباب‌ها را از بین می‌برد و سطح بتن را صاف و یکدست می‌کند.
* بهبود روانی بتن: ویبره زدن به بتن کمک می‌کند تا راحت‌تر در قالب جریان یابد و فضاهای پیچیده را پر کند، به خصوص در قسمت‌هایی که میلگرد و آرماتور زیادی وجود دارد.
* افزایش دوام: بتن متراکم و بدون حباب هوا در برابر عوامل محیطی مانند یخ زدگی، نفوذ آب و مواد شیمیایی مقاوم‌تر است و عمر طولانی‌تری خواهد داشت.
انواع ویبراتور بتن بر اساس نوع عملکرد و منبع تغذیه
* ویبراتورهای داخلی ( ویبراتور شیلنگی):

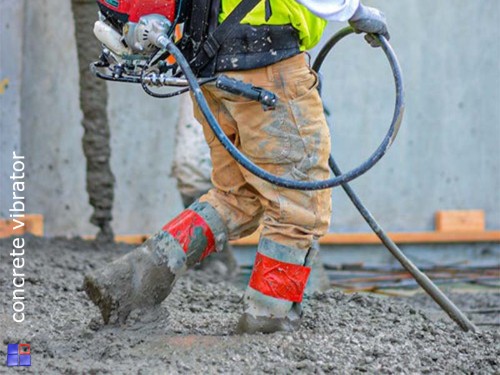

این نوع رایج‌ترین ویبراتور است و شامل یک موتور (برقی، بنزینی یا دیزلی) و یک شیلنگ انعطاف‌پذیر است که در انتهای آن یک پوکر (لرزاننده) قرار دارد. پوکر مستقیماً داخل بتن فرو برده می‌شود و با ایجاد لرزش، بتن را متراکم می‌کند.
* ویبراتورهای خارجی ( ویبراتور بدنه):
این ویبراتورها به بدنه قالب بتن متصل می‌شوند و با لرزاندن قالب، بتن داخل آن را متراکم می‌کنند. بیشتر در تولید قطعات پیش‌ساخته بتنی کاربرد دارند.
* ویبراتورهای سطحی ( ویبراتور ماله‌ای):
این نوع ویبراتورها بر روی سطح بتن تازه ریخته شده قرار می‌گیرند و با ایجاد لرزش سطحی، به تراز کردن و متراکم کردن لایه‌های بالایی بتن کمک می‌کنند. برای بتن‌ریزی‌های با ضخامت کم مناسب هستند.
* میز ویبره:
این دستگاه شامل یک میز لرزان است که قالب‌های حاوی بتن بر روی آن قرار داده می‌شوند تا متراکم شوند. بیشتر در آزمایشگاه‌ها و برای ساخت قطعات پیش‌ساخته کوچک استفاده می‌شود.
* ویبراتور دریلی:
این نوع ویبراتورها کوچک و قابل حمل هستند و معمولاً برای کارهای سبک و پروژه‌های کوچک ساختمانی مورد استفاده قرار می‌گیرند.
کاربردهای ویبراتور بتن:
ویبراتورهای بتن در طیف گسترده‌ای از پروژه‌های ساختمانی و عمرانی کاربرد دارند، از جمله:
* پی و فونداسیون‌ها
* ستون‌ها و تیرها
* دال‌ها و سقف‌ها
* دیوارها و حائل‌ها
* پل‌ها و تونل‌ها
* سدها و سازه‌های دریایی
* تولید قطعات پیش‌ساخته بتنی
* کف‌سازی‌های صنعتی و تجاری
ویبره مناسب در بتن‌ریزی
* فرکانس لرزش (تعداد ارتعاش در دقیقه – VPM):
– ویبره زیاد (فرکانس بالا): تعداد لرزش در واحد زمان بیشتر است. این نوع ویبره برای بتن‌های با اسلامپ کم (سفت) و همچنین برای از بین بردن حباب‌های هوای ریز و دستیابی به سطح نهایی صاف‌تر مناسب است. با این حال، ویبره بیش از حد می‌تواند باعث جداشدگی اجزای بتن (دانه‌بندی) شود.
– ویبره کم (فرکانس پایین): تعداد لرزش در واحد زمان کمتر است. این نوع ویبره برای بتن‌های با اسلامپ زیاد (شل) و برای متراکم کردن حجم بیشتری از بتن در زمان کمتر مناسب است.
* دامنه لرزش (شدت لرزش):
– ویبره زیاد (دامنه بالا): میزان جابجایی پوکر ویبراتور بیشتر است و لرزش قوی‌تری ایجاد می‌کند. این برای بتن‌های با قوام بالا و مناطقی که تراکم سختی دارند مناسب است. با این حال، می‌تواند باعث آسیب به قالب یا جداشدگی اجزای بتن شود.
– ویبره کم (دامنه پایین): میزان جابجایی پوکر ویبراتور کمتر است و لرزش ملایم‌تری ایجاد می‌کند. این برای بتن‌های با قوام پایین و جلوگیری از جداشدگی مناسب است.
* مدت زمان ویبره زدن:
– ویبره زیاد (مدت زمان طولانی): ویبره زدن بیش از حد لازم می‌تواند منجر به جداشدگی آب از بتن (آب انداختن)، جداشدگی دانه‌ها و ضعف در ساختار نهایی بتن شود.
– ویبره کم (مدت زمان کوتاه): ویبره زدن ناکافی منجر به متراکم نشدن کامل بتن و باقی ماندن حباب‌های هوا و فضاهای خالی خواهد شد که استحکام و دوام بتن را کاهش می‌دهد.
به طور خلاصه:
ویبره مناسب در بتن‌ریزی به معنای استفاده از فرکانس و دامنه لرزش مناسب با نوع بتن و شرایط پروژه و همچنین ویبره زدن به مدت زمان کافی برای دستیابی به تراکم مطلوب بدون ایجاد جداشدگی است.
* ویبره زیاد (بیش از حد) می‌تواند مضر باشد و منجر به ضعف در بتن نهایی شود.
* ویبره کم (ناکافی) نیز باعث عدم تراکم مناسب و کاهش کیفیت بتن خواهد شد.
برندهای ویبراتور بتن
* پیلسا موتور (Pilsa Motor) – ایران
* ایران کوب (Iran Koob) – ایران
* ویلسون (Wilson) – ایران – شلنگی
* پرومکس (PROMAX) – ایران – ویبراتورهای دریلی
* باسو (Basu) – ایران – ویبراتورهای دریلی
* فاپکو (Fapco) – ایران – تولید موتور ویبره
* اولی ویبراس (OLIVIBRAS) – ایتالیا
* ایتال ویبراس (Italvibras) – ایتالیا
* کمپ (Kemp) – ترکیه
* روبین (Robin) – چین
* دایناپاک (Dynapac) – سوئد
* اس تی وی (STV) – فرانسه
* هیساکی (Hisaki) – چین
* ژونیل (Jeonil) – کره جنوبی
* واکر نویسون (Wacker Neuson)، آلمان
* هوندا (Honda)، ژاپن
* انار (Enar)، اسپانیا
* بوش (Bosch)، آلمان
* میکاسا (Mikasa)، ژاپن
* کمپرسورسازی تبریز (Compressor Sazi Tabriz)، ایران
* فامکو (FAMCO)، ایران
* تکنو ویبره (Techno Vibre)، ایران
* ایران ویبره (Iran Vibre)، ایران
خرید ویبراتور بتن
قیمت ویبراتور بتن بستگی به نوع ویبراتور، برند و کشور سازنده، توان و قدرت دستگاه، طول و کیفیت شلنگ ویبراتور، قابلیت‌ها و امکانات خاص، نوسانات ارزی و وارداتی بودن، خدمات پس از فروش و گارانتی دارد.
