دستگاه برش میلگرد
قیچی میلگرد | کاتر میلگرد | میلگرد بُر
دستگاه برش میلگرد ابزاری است که برای برش میلگردهای فولادی ( آرماتور ) در قطرهای مختلف استفاده میشود. این ابزار در صنعت ساختمان و ساخت و ساز های عمرانی برای آمادهسازی میلگردها قبل از خمکاری و استفاده در بتن آرمه کاربرد دارد.
در نگاه فنی، قیچی میلگرد بهجای «برش سایشی» یا «ارهای»، با نیروی فشاری و برشی عمل میکند و میلگرد را از محل مورد نظر قطع مینماید. این ویژگی باعث میشود سرعت کار بالا برود و در بسیاری از شرایط، ایمنی و دقت نیز بهتر شود.
انواع دستگاه برش میلگرد
بر اساس نوع منبع تغذیه و مکانیزم

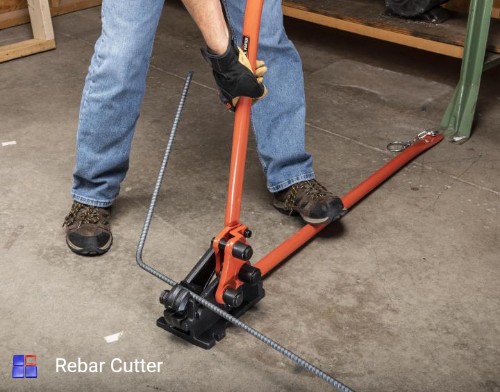

قیچی میلگرد بر دستی
* عملکرد: با نیروی دست و از طریق اهرم کار میکنند.
* مزایا:
قیمت مناسب ، وزن کم و قابلیت حمل آسان ، عدم نیاز به منبع تغذیه خارجی (برق یا باد) ، مناسب برای کارهای سبک و تعداد برش کم
* معایب:
نیاز به نیروی فیزیکی زیاد برای برش میلگردهای ضخیم ، سرعت برش پایین ، دقت برش ممکن است به مهارت کاربر بستگی داشته باشد.
* انواع: در اندازهها و قدرتهای مختلف برای برش قطرهای گوناگون میلگرد موجود هستند.
میلگرد بر برقی
* عملکرد: با استفاده از موتور الکتریکی و گیربکس، نیروی لازم برای برش میلگرد را فراهم میکنند.
* مزایا:
سرعت برش بالا ، نیاز به نیروی فیزیکی کم ، دقت برش معمولاً بهتر از نوع دستی است ، مناسب برای کارهای با حجم متوسط و زیاد
* معایب:
قیمت بالاتر نسبت به نوع دستی ، نیاز به منبع تغذیه برق ، وزن بیشتر و حمل و نقل دشوارتر نسبت به نوع دستی
* انواع:
– برقی با سیم: به پریز برق متصل میشوند.
– میلگرد بر شارژی : کاتر بیسیم ، با باتری کار میکنند و قابلیت حمل بیشتری دارند.
– کاتر برش سرد فورجینگ: نوع خاصی از کاترهای برقی هستند که برای آمادهسازی میلگردها جهت جوشکاری فورجینگ (سر به سر) برشهای صاف و دقیق 90 درجه ایجاد میکنند.
میلگرد بر هیدرولیکی
* عملکرد: از فشار روغن هیدرولیک برای ایجاد نیروی بسیار زیاد و برش میلگرد استفاده میکنند.
* مزایا:
قدرت برش بسیار بالا و قابلیت برش میلگردهای ضخیم ، سرعت برش نسبتاً خوب ، ایمنی بالاتر به دلیل کنترل بهتر فرآیند برش
* معایب:
قیمت بسیار بالا ، وزن زیاد و حمل و نقل دشوار ، نیاز به واحد هیدرولیک جداگانه (در برخی مدلهای بزرگ)
* انواع:
دستی هیدرولیک: برای قطرهای کمتر و کارهای سبکتر ،
برقی هیدرولیک (الکترو هیدرولیک) : قدرت و سرعت بالاتری دارند و برای کارهای سنگین و صنعتی مناسب هستند.
میلگرد بر گیربکسی (الکترو مکانیک)
این دستگاهها نیروی خود را از یک موتور الکتریکی میگیرند و گیربکس، قدرت موتور را برای برش میلگرد افزایش میدهد. این مدلها رایجترین نوع دستگاههای گیربکسی محسوب میشوند و در ظرفیتهای مختلف برای برش میلگرد تا سایزهای متوسط و بالا موجود هستند.
بر اساس قابلیت حمل و نحوه استقرار
قیچی میلگرد پرتابل
سبک قابلدحمل و برای جابهجایی آسانتر طراحی شده است. توسط یک نفر قابل جابجایی است.
کاربرد آن در پروژههای اجرا در محل و کارگاههای کوچک است.
قیچی میلگرد صنعتی
دارای بدنه سنگین و پایهدار که در کارگاههای ثابت ساختمانی یا کارخانههای ساخت قطعات بتن مسلح استفاده میشود.
دارای توان بالا، ایمنی مناسب و قابلیت برشهای مداو م.
برای استفاده مداوم، برشهای سنگین و حجم بالای کار ساخته میشود.
بر اساس ظرفیت برش
ظرفیت سبک
برش میلگرد تا قطر حدود ۱۲ میلیمتر.
مناسب برای کارگاههای ساختمانی کوچک.
ظرفیت متوسط
توان برش تا حدود ۲۰ تا ۲۵ میلیمتر.
گزینه رایج برای اکثریت پروژههای عمرانی.
ظرفیت سنگین
توانایی برش میلگردهای قطور تا ۴۰ میلیمتر و بالاتر.
مناسب برجسازی، سازههای عظیم و پروژههای زیربنایی.
بر اساس سازوکار برش
دستگاه برش گیوتینی
برش با استفاده از تیغههای گیوتین مانند که حرکت عمودی یا افقی انجام میدهند.
مقاومت و توانایی بالا در برشهای پیاپی.
دستگاه برش قیچی وار
دارای تیغههایی که مشابه قیچی باز و بسته میشوند.
سرعت عملکرد قابل قبول و مناسب سایزهای معمولی.
بر اساس نوع عملیات
دستگاه برش
تنها برای برش مستقیم طراحی شده و فاقد قابلیت خمکاری است.
دستگاه برش و خم کن (ترکیبی)
امکان اجرای خم و برش میلگرد ، هر دو فرآیند در یک دستگاه
صرفهجویی در فضا، کارایی بالا، مناسب کارگاههای پر تردد.
تفاوت قیچی میلگرد با دستگاه برش میلگرد
قیچی میلگرد معمولاً به ابزارهایی گفته میشود که عمل برش را با تیغه و مکانیزم فشاری انجام میدهند.
دستگاه برش میلگرد اصطلاحی کلیتر است و ممکن است مدلهای برقی، هیدرولیکی یا صنعتی را هم شامل شود.
در زبان رایج بازار، هر دو عبارت گاهی بهجای هم بهکار میروند، اما از نظر فنی، «قیچی میلگرد» دقیقتر و جاافتادهتر است.
ساختار میلگردبُر
شماخت ساختار یک دستگاه موجب میشود اپراتور استفاده ایمن و بعتری داشته باشد. بسته به نوع (دستی، برقی، هیدرولیکی) و اندازه آنها دارای ساختار متفاوت است، اجزای اصلی :
- بدنه (Frame/Body):
- جنس: معمولاً از فولاد آلیاژی مقاوم و سخت ساخته میشود تا بتواند نیروهای وارده در هنگام برش را تحمل کند.
- وظیفه: نگهدارنده سایر اجزا و ایجاد استحکام کلی دستگاه.
- طراحی: بسته به نوع کاتر، طراحی بدنه میتواند متفاوت باشد. در کاترهای دستی، بدنه معمولاً شامل دو اهرم اصلی است. در کاترهای برقی و هیدرولیکی، بدنه معمولاً یک ساختار جعبهای یا قابمانند دارد که موتور، گیربکس، پمپ هیدرولیک و سایر اجزا را در خود جای میدهد.
- تیغههای برش (Cutting Blades):
- جنس: از فولادهای ابزار سختکاری شده و مقاوم در برابر سایش ساخته میشوند تا بتوانند میلگردهای سخت را برش دهند.
- شکل: معمولاً به صورت دو قطعه تیغه با لبههای تیز و زاویهدار طراحی میشوند که در هنگام برش، میلگرد بین آنها قرار گرفته و بریده میشود.
- نحوه قرارگیری: تیغهها به گونهای روی بدنه نصب میشوند که در هنگام عملکرد دستگاه، به سمت یکدیگر حرکت کرده و عمل برش را انجام دهند.
- قابلیت تعویض: در بسیاری از کاترها، تیغهها قابل تعویض هستند تا در صورت کند شدن یا آسیب دیدن، بتوان آنها را با تیغههای نو جایگزین کرد.
- سیستم محرک (Actuation System):
- در کاترهای دستی: این سیستم شامل دو اهرم بلند است که با اعمال نیروی دست کاربر، باعث حرکت تیغهها و برش میلگرد میشود. نسبت طول اهرمها به محل قرارگیری تیغهها، میزان نیروی لازم برای برش را تعیین میکند.
- در کاترهای برقی: این سیستم از یک موتور الکتریکی، گیربکس و مکانیزم انتقال نیرو (مانند چرخدندهها، میل لنگ و شاتون) تشکیل شده است. موتور الکتریکی با چرخش خود، از طریق گیربکس، گشتاور و نیروی لازم را به تیغهها منتقل میکند.
- در کاترهای هیدرولیکی: این سیستم شامل یک واحد هیدرولیک (شامل پمپ، مخزن روغن، شیرهای کنترل و سیلندر هیدرولیک) است. پمپ هیدرولیک با ایجاد فشار روغن، باعث حرکت پیستون در سیلندر هیدرولیک میشود و این حرکت به تیغهها منتقل شده و عمل برش انجام میگیرد.
- سیستم نگهدارنده میلگرد (Rebar Holding System):
- وظیفه: ثابت نگه داشتن میلگرد در حین برش برای اطمینان از برش دقیق و جلوگیری از لغزش آن.
- شکل: معمولاً شامل فکها، گیرهها یا شیارهای مخصوصی روی بدنه یا نزدیک تیغهها است که میلگرد در آنها قرار میگیرد.
- محافظ ایمنی (Safety Guard):
- وظیفه: محافظت از کاربر در برابر قطعات متحرک و پرتاب شدن احتمالی قطعات میلگرد در هنگام برش.
- شکل: معمولاً به صورت پوششها، سپرها یا موانعی در اطراف تیغهها و مکانیزم برش طراحی میشود.
- دستهها (Handles):
- در کاترهای دستی: برای اعمال نیرو و کنترل دستگاه توسط کاربر طراحی شدهاند. معمولاً دارای روکش ضد لغزش هستند.
- در کاترهای برقی و هیدرولیکی: ممکن است دستههایی برای حمل و نقل و کنترل بهتر دستگاه وجود داشته باشد.
- کلیدها و کنترلها (Switches and Controls):
- در کاترهای برقی و هیدرولیکی: شامل کلید روشن/خاموش، دکمههای کنترل حرکت تیغهها و در برخی مدلها تنظیمات دیگر.
- چرخها یا پایهها (Wheels or Base):
- در کاترهای بزرگ و سنگین برقی و هیدرولیکی، چرخ یا پایههایی برای سهولت در جابجایی و استقرار دستگاه تعبیه میشود.
اینها اجزای اصلی یک کاتر میلگرد هستند. بسته به نوع و مدل دستگاه، ممکن است اجزا و مکانیزمهای فرعی دیگری نیز وجود داشته باشد.
نحوه کار با کاتر میلگرد
- آمادهسازی: اطمینان از سالم بودن دستگاه و تیز بودن تیغهها. قرار دادن میلگرد در محل برش مناسب بین تیغهها.
- تنظیم طول برش (در صورت وجود): تنظیم طول مورد نظر برای برش میلگرد (در مدلهای دارای این قابلیت).
- برش: فشار اهرم و یا فعال کردن دستگاه برای اعمال نیروی برش و قطع میلگرد.
- خارج کردن میلگرد: برداشتن میلگرد برش خورده از دستگاه.
مزایای استفاده از کاتر میلگرد
- افزایش سرعت و بهرهوری: برش میلگرد با دستگاه بسیار سریعتر و آسانتر از روشهای دستی است.
- برش تمیز و دقیق: دستگاهها برشهای صاف و بدون لبههای تیز ایجاد میکنند.
- کاهش نیروی انسانی مورد نیاز: به خصوص در مدلهای برقی و هیدرولیکی.
- قابلیت برش میلگردهای با قطرهای مختلف: دستگاههای مختلف قابلیت برش میلگردهای با قطرهای متنوع را دارند.
نکات ایمنی در کار با کاتر میلگرد
- استفاده از تجهیزات ایمنی فردی (PPE): شامل دستکش، عینک ایمنی و کفش ایمنی.
- آشنایی کامل با دستورالعملهای دستگاه.
- اطمینان از محکم بودن میلگرد در محل برش.
- عدم قرار دادن دست یا اشیاء در نزدیکی تیغههای برش در حین کار.
- قطع برق دستگاه قبل از انجام هرگونه تعمیر یا تعویض تیغهها.
- آموزش اپراتور: فقط افراد آموزش دیده باید با دستگاه کار کنند.
- رعایت ظرفیت دستگاه: از برش میلگردهای با قطر بیشتر از ظرفیت مجاز دستگاه خودداری کنید.
- نگهداری صحیح دستگاه: تیز کردن یا تعویض منظم تیغهها.
نکات مهم در انتخاب دستگاه برش میلگرد (قبل از خرید)
- مشخص کردن نوع نیاز کاری : در نظر گرفتن سایز میلگردهای مورد استفاده و حجم کاری، مهمترین عامل در انتخاب نوع و ظرفیت دستگاه است. برای پروژههای کوچک و خانگی، دستگاه دستی یا گیربکسی سبک مناسب است. در پروژههای بزرگ، دستگاههای برقی، هیدرولیک یا گیربکسی سنگین توصیه میشود.
- تعیین ظرفیت برش : بر اساس قطر میلگردهایی که قرار است برش دهید، ظرفیت دستگاه باید انتخاب شود. . برای میلگردهای معمولی ساخت و ساز، ظرفیت حدود ۱۲ تا ۲۵ میلیمتر کافی است. پروژههای صنعتی و عمرانی نیازمند دستگاههای با ظرفیت بالاتر (تا ۴۰ میلیمتر و بیشتر) هستند.
- نوع راهاندازی دستگاه : بررسی نیاز به استقرار ثابت یا جابهجایی آسان. دستگاههای ثابت مقاوم و قدرتمند، ولی جابهجا کردن آنها دشوار است. دستگاههای پورتابل یا رومیزی کار در کارگاههای کوچک و محیط های مختلف را آسانتر میکند. توجه به جنس و کیفیت تیغهها و قطعات برش تیغههای مقاوم و با دوام، عمر طولانی و برش بهتر را تضمین میکنند. در صورت استفاده مداوم و برشهای سنگین، تیغه کاربیدی یا فولادی خاص ترجیح داده میشود.
- بهرهگیری از سیستمهای ایمنی و حفاظت : داشتن محافظ، سیستم قطع برق در صورت خرابی یا فشار زیاد، سیستم قفل و کنترلهای دقیق ضروری است.
نکات مهم در خرید دستگاه برش میلگرد
- بررسی برند و گارانتی : انتخاب برندهای معتبر که خدمات پس از فروش و گارانتی مطمئن ارائه میدهند، اهمیت دارد. این امر تضمین کیفیت و تعمیر در زمانهای لازم را فراهم میکند.
- تطابق با استانداردهای فنی : اطمینان از تطابق دستگاه با استانداردهای ملی و بینالمللی، سلامت و کارایی آن را تضمین میکند.
- مقایسه قیمت و ویژگیها : در مقایسه مدلهای مختلف، نکات فنی، امکانات، قدرت، اندازه و قیمت را در کنار هم بسنجید.
- بازدید حضوری و بررسی فنی : در صورت امکان، دستگاه را از نزدیک بررسی کنید، تست عملکرد و اطمینان از کارایی قطعات مهم است.
برندهای معروف دستگاه برش میلگرد
- دایا (Daya) – ژاپن 🇯🇵
- سنتال (Centall) – چین🇹🇷
- نورتن (Norton) – آمریکا (تولید چین)🇺🇸
- ریکن (Riken) – ژاپن🇯🇵
- رونیکس (Ronix)، ایران
- ایران پتک (Iran Potk)، ایران
- نووا (Nova)، چین🇨🇳
- استنلی (Stanley)، آمریکا🇺🇸
- ورث (Würth)، آلمان🇩🇪
- دیوالت (DeWalt)، آمریکا🇺🇸
- میلواکی (Milwaukee)، آمریکا🇺🇸
- اینکو (Ingco)، چین🇹🇷
- کنزاکس (Kenzax)، چین🇹🇷
- کنیپکس (Knipex)، آلمان🇩🇪
- گدور (Gedore)، آلمان🇩🇪
- کنزا (Kenza)، ایران
عوامل موثر بر قیمت دستگاه برش میلگرد
- نوع و ظرفیت دستگاه : مدلهای گیربکسی سنگین و با ظرفیت بالا قیمت بیشتری دارند.
- برند و کشور سازنده : برندهای معتبر داخلی و خارجی، امکانات بیشتر و خدمات بهتر، قیمت بالاتر دارند.
- میزان فناوری و امکانات افزوده : سیستمهای ایمنی، تنظیمات دقیق، سرعت متغیر و سیستمهای هوشمند باعث افزایش قیمت میشوند.
- نوع و کیفیت قطعات : تیغههای کاربیدی، موتورهای قدرتمند و مکانیزمهای خاص هزینههای بیشتری دارند.
- وضعیت بازار و نوسانات ارزی : عرضه و تقاضا، نرخ ارز و واردات قطعات تاثیر مستقیم بر قیمت نهایی دارد
