Fiber Optic Daylight

سیستم روشنایی روز فیبر نوری.

Fiber Optic Daylight از انواع  سیستم‌ دیلاتینگ و برای هدایت نور خورشید به وسیله فیبر های نوری ، به فضاهای داخلی به منطور روشنایی کاربرد دارد .

هدف Fiber Optic Daylight اوردن نور به فضاهای داخلی است.

با توجه به اینکه این تکنولوژی نورسیده می باشد. پیاده سازی این سیستم ها اعلب بصورت سفارشی سازی انجام میشود. با اینحال به سرعت در حال گسترش است.

فیبرهای نوری رشته‌های بسیار باریک و شفافی هستند که نور را از طریق پدیده‌ای به نام  “Total Internal Reflection” (بازتاب داخلی کلی) انتقال می‌دهند. این پدیده باعث می‌شود نور در داخل فیبر منعکس شده و بدون از دست دادن قابل توجهی از شدت، مسافت‌های طولانی را طی کند.

اگرچه کاربرد اصلی فیبرهای نوری در انتقال داده‌ها است، اما ویژگی‌های منحصر به فردشان، آن‌ها را برای برخی کاربردهای روشنایی نیز مناسب می‌سازد.

استفاده Fiber Optic Daylight برای روشنایی روز، در مقایسه دیگر سیستم های دیلایتینگ مثل  لوله‌های نوری ،  نورگیر هوشمند ، شلف لایت ،و … معمولاً گران‌تر است.

برخی از کاربردهای Fiber Optic Daylight

* انتقال نور به فضاهای دور از دسترس:

فیبرهای نوری می‌توانند نور خورشید را از پنجره‌ها یا نورگیرها به فضاهایی که دسترسی مستقیم به نور ندارند، مانند اتاق‌های داخلی یا زیرزمین‌ها، منتقل کنند.

این امر به ویژه در ساختمان‌های بلند یا با طراحی‌های پیچیده مفید است.

* ایجاد جلوه‌های نوری خاص:

فیبرهای نوری می‌توانند برای ایجاد جلوه‌های نوری تزئینی و جذاب در فضاهای داخلی استفاده شوند.

به عنوان مثال، می‌توان از آن‌ها برای روشن کردن سقف‌ها، دیوارها یا آثار هنری استفاده کرد.

* روشنایی مناطق کوچک و دقیق:

فیبرهای نوری می‌توانند نور را به مناطق کوچک و دقیق، مانند ویترین‌ها یا قفسه‌ها، هدایت کنند. برای نمایش محصولات یا آثار هنری به طور موثر مفید است.

* نورپردازی در محیط‌های حساس:

فیبر های نوری به دلیل انتقال نور بدون گرما و الکتریسیته برای مواردی مانند نور پردازی موزه ها و یا مکانهایی که مواد قابل اشتعال وجود دارد بسیار پر کاربرد است.

مزایای استفاده از Fiber Optic Daylight

* انتقال نور بدون گرما: فیبرهای نوری نور را بدون انتقال گرما منتقل می‌کنند، که می‌تواند از گرم شدن فضاهای داخلی جلوگیری کند.

* انتقال نور در مسافت‌های طولانی: فیبرهای نوری می‌توانند نور را در مسافت‌های طولانی بدون افت قابل توجهی از شدت نور منتقل کنند.

* انعطاف‌پذیری: فیبرهای نوری انعطاف‌پذیر هستند و می‌توانند در مسیرهای پیچیده و باریک نصب شوند.

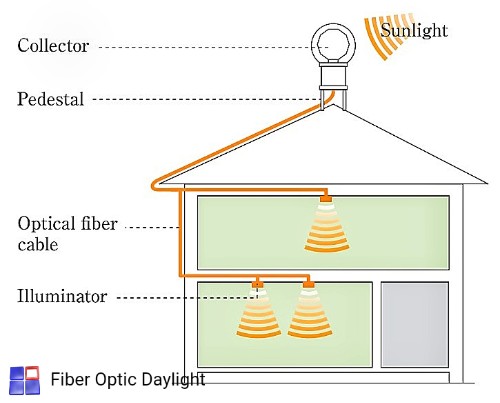

اجزای سیستم Fiber Optic Daylight

1. جمع‌کننده نور خورشید (Sunlight Collector): این واحد بیرونی است که نور خورشید را جمع‌آوری می‌کند. می‌تواند از روش‌های مختلفی استفاده کند، مانند:

* بازتابنده‌های سهموی (Parabolic Reflectors): آینه‌های منحنی که نور خورشید را در یک نقطه کانونی متمرکز می‌کنند.

* لنزهای فرنل (Fresnel Lenses): لنزهای تخت تخصصی که می‌توانند نور خورشید را متمرکز کنند.

* متمرکزکننده‌های سهموی مرکب (Compound Parabolic Concentrators – CPCs): اپتیک غیرتصویرساز که نور را به طور کارآمد در یک زاویه وسیع‌تر جمع‌آوری می‌کند.

* هلیواستات‌ (Heliostats): آینه‌هایی که حرکت خورشید را ردیابی می‌کنند تا نور خورشید را به طور مداوم تغییر جهت دهند.

2. متمرکز کننده/کوپلر نور (Light Concentrator/Coupler): این جزء نور خورشید جمع‌آوری شده را بر روی انتهای ورودی کابل(های) فیبر نوری متمرکز می‌کند و نور را به طور کارآمد به داخل فیبرها جفت می‌کند. ممکن است شامل لنزها یا سایر عناصر نوری باشد.

3. کابل‌های فیبر نوری (دسته)

(Fiber Optic Cables (Bundle)): اینها فیبرهای شفاف (معمولاً شیشه‌ای یا پلاستیکی) هستند که نور خورشید متمرکز شده را از جمع‌کننده به فضای داخلی منتقل می‌کنند. این سیستم ممکن است از یک فیبر با هسته بزرگ یا دسته‌ای از فیبرهای کوچکتر استفاده کند.

4. منتشر کننده/پخش کننده نور (لومینیر) (Light Emitter/Diffuser (Luminaire)): این واحد داخلی است که نور خورشید را پخش و در ناحیه مورد نظر توزیع می‌کند. می‌تواند اشکال مختلفی داشته باشد، مانند:

* لنزهای پخش کننده (Diffusing Lenses): برای پخش یکنواخت نور.

* لوله‌ها/میله‌های نوری (Light Pipes/Rods): مواد اکریلیک یا سایر مواد شفاف که به پراکنده شدن نور کمک می‌کنند.

* چراغ‌های تخصصی (Specialized Fixtures): طراحی شده برای بهینه‌سازی توزیع نور برای کاربردهای مختلف.

4. سیستم ردیابی (اختیاری اما اغلب استفاده می‌شود) (Tracking System (Optional but often used)): برای سیستم‌هایی که هدفشان به حداکثر رساندن میزان نور خورشید جمع‌آوری شده در طول روز است، از یک سیستم ردیابی خورشیدی برای دنبال کردن خودکار حرکت خورشید استفاده می‌شود. اینها می‌توانند ردیاب‌های تک محوره یا دو محوره باشند.

6. فیلترها (اختیاری) (Filters (Optional)): برخی از سیستم‌ها فیلترهایی را برای حذف اجزای ناخواسته نور خورشید، مانند اشعه ماوراء بنفش (UV) و مادون قرمز (IR)، برای کاهش گرمای ورودی و محافظت از مواد داخل ساختمان، در خود جای می‌دهند.

در برخی از سیستم‌های ترکیبی، ممکن است موارد زیر نیز وجود داشته باشد:

* منبع نور مصنوعی (مانند LED) (Artificial Light Source (e.g., LED)): برای تکمیل نور طبیعی در صورت ناکافی بودن آن، و اطمینان از سطوح روشنایی ثابت.

* سیستم کنترل (Control System): برای مدیریت منبع نور مصنوعی بر اساس در دسترس بودن نور روز.

توجه : روشنایی روز با این فناوری هنوز در حال تکامل است و یافتن راه حل‌های آماده و روشمند و تجهیزات ، ممکن است محدود باشد.

 تولید کنندگان سیستم های Fiber Optic Daylight

* شات (SCHOTT) آلمان

* لایت ای اف ایکس (LightEFX) ایالات متحده آمریکا

* یوفو لایتینگ (UFO Lighting) بریتانیا

* تی پی آر اینترپرایزز (TPR Enterprises) ایالات متحده آمریکا

* فایبراپتیکس تکنولوژی اینکورپوریتد (Fiberoptics Technology Inc. (FTI)) ایالات متحده آمریکا

* لافورت (LA FORET ENGINEERING) ژاپن

* فایبر اپتیک اف ایکس لیمیتد (Fibre Optic FX Ltd) بریتانیا

* استلار لایتینگ (Stellar Lighting) بریتانیا

* لایت ویو (Litewave) بریتانیا

توجه : به خاطر داشته باشید که زمینه روشنایی روز فیبر نوری هنوز در حال تکامل است و یافتن راه حل‌های آماده در مقایسه با سایر روش‌های روشنایی روز ممکن است محدود باشد.

هزینه اجرای Fiber Optic Daylight

عوامل متعددی بر قیمت سیستم روشنایی روز فیبر نوری Fiber Optic Daylighting  تأثیر می‌گذارند. از آنجایی که این فناوری هنوز به اندازه سایر روش‌های روشنایی روز رایج نیست، ممکن است هزینه اولیه و پیچیدگی نصب آن بیشتر باشد.

عوامل موثر :

1. کیفیت و نوع فیبر نوری:

* جنس فیبر: فیبرهای نوری شیشه‌ای معمولاً کیفیت انتقال نور بهتری دارند اما گران‌تر از فیبرهای پلاستیکی هستند.

* قطر فیبر: فیبرهای با قطر بیشتر می‌توانند نور بیشتری را منتقل کنند، اما ممکن است گران‌تر باشند و به سیستم‌های جمع‌آوری و توزیع نور بزرگ‌تری نیاز داشته باشند.

* طول فیبر: هرچه طول فیبر بیشتر باشد، افت نور افزایش می‌یابد و ممکن است به فیبرهای با کیفیت بالاتر یا تعداد بیشتری فیبر نیاز باشد که هزینه را افزایش می‌دهد.

* تعداد فیبرها: برای روشن کردن یک فضای بزرگ‌تر، به دسته‌های فیبر نوری بیشتری نیاز است که هزینه کلی را بالا می‌برد.

2. سیستم جمع‌آوری نور (Light Collector):

* نوع لنز یا متمرکز کننده: سیستم‌های پیچیده‌تر با لنزها یا متمرکز کننده‌های با کیفیت بالا که نور خورشید را به طور مؤثر جمع‌آوری و به فیبرها منتقل می‌کنند، گران‌تر هستند. سیستم‌های ردیابی خورشید (Solar Tracking) که کارایی جمع‌آوری نور را افزایش می‌دهند نیز هزینه را بالا می‌برند.

* اندازه سیستم جمع‌آوری: سیستم‌های بزرگ‌تر که نور بیشتری جمع‌آوری می‌کنند، معمولاً گران‌تر هستند.

* مواد ساخت: استفاده از مواد مقاوم در برابر شرایط جوی مختلف برای ساخت سیستم جمع‌آوری، هزینه را تحت تأثیر قرار می‌دهد.

3. سیستم توزیع نور (Light Diffuser/Emitter):

* نوع دیفیوزر: دیفیوزرهای با طراحی خاص که نور را به طور یکنواخت در فضا پخش می‌کنند، ممکن است گران‌تر باشند.

* تعداد دیفیوزرها: برای روشن کردن مناطق مختلف، به تعداد دیفیوزر بیشتری نیاز است.

4. طراحی و مهندسی سیستم:

* پیچیدگی طراحی: طراحی یک سیستم کارآمد که نور کافی را به طور یکنواخت توزیع کند، نیاز به تخصص دارد و هزینه طراحی مهندسی را افزایش می‌دهد.

* سفارشی‌سازی: اگر سیستم نیاز به سفارشی‌سازی برای معماری خاص ساختمان داشته باشد، هزینه آن بیشتر خواهد بود.

5. نصب و اجرا:

* دستمزد نیروی کار: نصب سیستم‌های فیبر نوری ممکن است به تخصص بیشتری نیاز داشته باشد و در نتیجه هزینه نیروی کار بالاتر باشد.

* تجهیزات مورد نیاز: نصب ممکن است به تجهیزات خاصی برای عبور دادن فیبرها و نصب قطعات نیاز داشته باشد.

* تغییرات ساختاری: در برخی موارد، ممکن است نیاز به ایجاد تغییرات در ساختار ساختمان برای نصب سیستم باشد که هزینه را افزایش می‌دهد.

6. برند و شرکت سازنده:

* برندهای معتبر: برندهای شناخته شده با سابقه تولید محصولات با کیفیت معمولاً قیمت بالاتری دارند.

* گارانتی و خدمات پس از فروش: شرکت‌هایی که گارانتی و خدمات پس از فروش بهتری ارائه می‌دهند، ممکن است قیمت بیشتری برای محصولات خود تعیین کنند.

7. نوآوری و فناوری‌های خاص:

* سیستم‌هایی که از فناوری‌های نوآورانه برای افزایش کارایی یا کاهش افت نور استفاده می‌کنند، ممکن است گران‌تر باشند.

8. مقیاس پروژه:

* هزینه واحد (به ازای هر متر مربع روشن شده) ممکن است در پروژه‌های بزرگ‌تر به دلیل صرفه‌جویی در مقیاس، کمتر باشد.

9. شرایط بازار و نوسانات اقتصادی:

* قیمت مواد اولیه و هزینه‌های تولید می‌توانند تحت تأثیر شرایط بازار و نوسانات اقتصادی تغییر کنند.

به طور کلی، هزینه سیستم‌های روشنایی روز فیبر نوری می‌تواند بسته به عوامل ذکر شده، از یک راه حل ساده برای یک فضای کوچک تا یک سیستم پیچیده برای یک ساختمان بزرگ، بسیار متفاوت باشد. برای دریافت تخمین دقیق قیمت، بهتر است با شرکت‌های متخصص در این زمینه تماس بگیرید و جزئیات پروژه خود را ارائه دهید.

---
