سیستم تأسیسات ساختمان (MEP)
سیستم تأسیسات ساختمان (MEP) به مجموعه‌ای از سیستم‌های مکانیکی، الکتریکی و لوله‌کشی در یک ساختمان گفته می‌شود که وظیفه تأمین آسایش، ایمنی و عملکرد بهینه فضا را بر عهده دارند.
عبارت MEP (مِپ) مخفف سه کلمه Mechanical (مکانیک)، Electrical (الکتریک) و Plumbing (لوله‌کشی) است. در صنعت ساختمان، MEP ستون فقرات یا «سیستم عصبی و حیاتی» بنا محسوب می‌شود.
این سه بخش با هم کار می‌کنند تا یک محیط ساختمانی کارآمد و امن را فراهم آورند. طراحی و اجرای صحیح سیستم‌های MEP برای موفقیت هر پروژه ساختمانی حیاتی است و مستقیماً بر هزینه‌های عملیاتی و راحتی ساکنین تأثیر می‌گذارد.

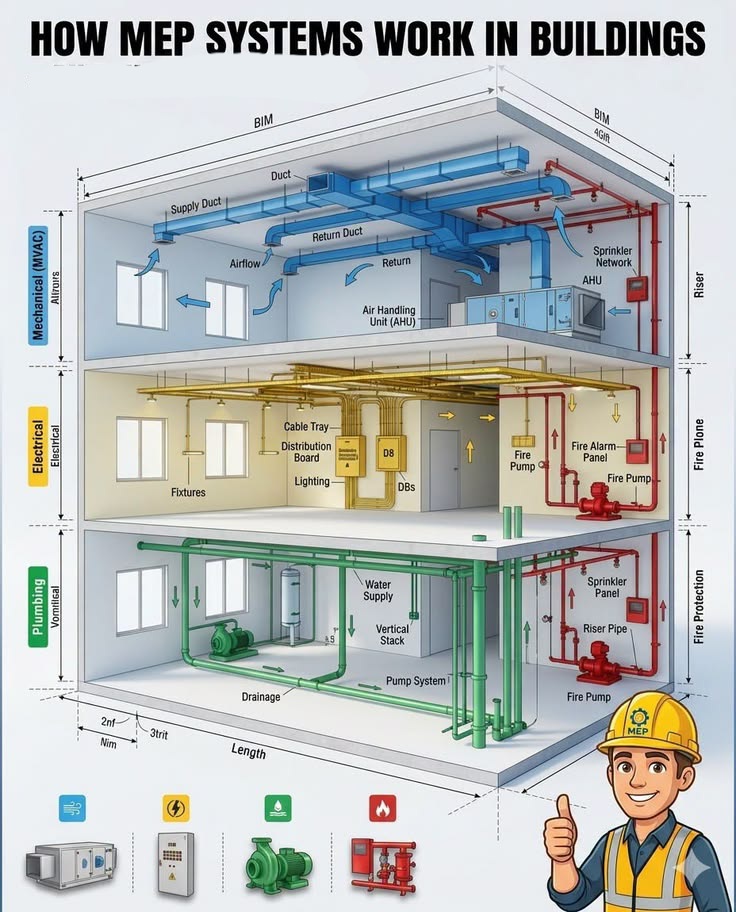

مثلث حیات ساختمان
تأسیسات مکانیکی (Mechanical)
این بخش عمدتاً بر سیستم‌های تهویه مطبوع (HVAC) تمرکز دارد که هدف آن کنترل دما، رطوبت و کیفیت هوای داخل ساختمان است.
- تهویه مطبوع (HVAC): شامل چیلرها، بویلرها، هواسازها (AHU)، فن‌کویل‌ها و داکت‌اسپلیت‌ها.
- تهویه و تخلیه هوا: سیستم‌های اگزاست فن برای سرویس‌های بهداشتی، پارکینگ‌ها و آشپزخانه‌ها.
- کنترل انرژی: طراحی سیستم‌هایی که باعث بهینه‌سازی مصرف انرژی در ساختمان می‌شوند.
الکتریک (Electrical)
بخش برق مسئول تأمین و توزیع انرژی برای تمامی تجهیزات و روشنایی ساختمان است.
- تغذیه اصلی: پست‌های برق، تابلوهای اصلی فشار ضعیف و متوسط.
- سیستم روشنایی: طراحی نورپردازی داخلی و نمای ساختمان.
- سیستم‌های جریان ضعیف (ELV): شامل دوربین‌های مداربسته (CCTV)، سیستم اعلام حریق، شبکه داده و اینترنت، و سیستم‌های مدیریت هوشمند ساختمان (BMS).
- برق اضطراری: ژنراتورها و سیستم‌های UPS برای زمان قطع برق شبکه.
لوله‌کشی (Plumbing)
این بخش شامل مدیریت تمام سیستم‌های سیال و انتقال آب و فاضلاب است.
- آبرسانی: انتقال آب سرد و گرم مصرفی به واحدهای مختلف.
- فاضلاب و تهویه: جمع‌آوری و دفع فاضلاب بهداشتی و سیستم‌های هواکش فاضلاب (Vent).
- آب باران: سیستم‌های جمع‌آوری و هدایت آب سطحی پشت‌بام و تراس‌ها.
- سیستم اطفاء حریق آبی: طراحی شبکه اسپرینکلرها و جعبه‌های آتش‌نشانی (Firebox).
چرا طراحی MEP اهمیت دارد؟
- هماهنگی (Coordination): جلوگیری از تداخل مسیرهای لوله‌ها، کانال‌ها و سینی‌های برق (به‌ویژه در سقف‌های کاذب).
- بهینه‌سازی مصرف انرژی: کاهش هزینه‌های جاری ساختمان در بلندمدت.
- ایمنی و استاندارد: رعایت ضوابط آتش‌نشانی و مقررات ملی ساختمان.
- آسایش ساکنین: تأمین شرایط دمایی ایده‌آل و دسترسی به خدمات رفاهی.
روش نوین مدل‌سازی ( MEP)
امروزه طراحی MEP به جای نقشه‌های دوبعدی، در محیط‌های سه‌بعدی مانند نرم‌افزار Revit انجام می‌شود. این کار اجازه می‌دهد پیش از ساخت، تمام تداخلات احتمالی (Clash Detection) بین لوله‌ها و سازه شناسایی و برطرف شود.
در طراحی و اجرای سیستم‌های MEP، فراتر از تعاریف کتابی و فنی، یک‌سری نکات کلیدی و «فوت‌های کوزه‌گری» وجود دارد که معمولاً در پروژه‌های بزرگ تفاوت بین یک ساختمان «معمولی» و یک ساختمان «حرفه‌ای و اقتصادی» را رقم می‌زند.
نکات مهم در سیستم تأسیسات ساختمان (MEP)
- «تداخلات» بزرگترین دشمن هزینه است
در پروژه‌های سنتی، بسیاری از هزینه‌های اضافی در مرحله اجرا رخ می‌دهد؛ مثلاً لوله‌ای از جایی رد می‌شود که قبلاً برای عبور کانال هوا در نظر گرفته شده است.
نکته: در پروژه‌های مدرن، «هماهنگی MEP» (Coordination) یک مرحله مجزاست. قبل از اینکه اولین لوله نصب شود، تمام مسیرها در مدل سه‌بعدی بررسی می‌شوند. اگر این مرحله جدی گرفته نشود، شما مجبور خواهید شد برای اصلاح مسیرها، سقف‌های کاذب را پایین‌تر بیاورید که هم معماری را خراب می‌کند و هم هزینه اضافی است. - پدیده «چاقی ساختمان» (Over-Design)
بسیاری از مهندسان برای اینکه «خیالشان راحت باشد»، تجهیزات را بسیار بزرگتر از نیاز واقعی انتخاب می‌کنند.
نکته: انتخاب چیلر یا بویلر با ظرفیت بسیار بالاتر از نیاز، نه تنها هزینه اولیه خرید را بالا می‌برد، بلکه دستگاه در اکثر زمان‌ها زیر ظرفیت اسمی کار می‌کند که باعث استهلاک سریع‌تر و افت شدید راندمان می‌شود. مدیریت ظرفیت (Load Calculation) دقیق، هنری است که فقط مهندسان باتجربه به آن مسلط هستند. - نگهداری و دسترسی؛ نکته‌ای که فراموش می‌شود
بسیاری از سیستم‌های MEP عالی طراحی می‌شوند اما به دلیل «عدم دسترسی برای سرویس»، به مرور بلااستفاده می‌شوند.
نکته: در طراحی، باید از خودتان بپرسید: «اگر ۵ سال دیگر شیر فلکه یا سنسورِ پشت این سقف کاذب خراب شد، چطور باید به آن دسترسی پیدا کرد؟» اگر در طراحی، دریچه‌های بازدید یا مسیرهای دسترسی (Maintenance Access) پیش‌بینی نشود، تعمیرات تبدیل به یک پروژه تخریب و بازسازی می‌شود. - هم‌افزایی با معماری (نور و هوا)
MEP نباید «مزاحم» معماری باشد.
نکته: یک معمار هوشمند، از همان روز اول از متخصص MEP می‌خواهد که «مسیرهای اصلی» (Shafts) را مشخص کند. اگر این کار انجام نشود، ناگهان در وسط یک سالن زیبا، یک ستونِ تاسیساتی بزرگ (شافت) بیرون می‌زند که کل طراحی داخلی را تحت‌الشعاع قرار می‌دهد. - پایداری و اینترنت اشیا (IoT)
امروزه سیستم‌های MEP فقط برای «کار کردن» نیستند، بلکه برای «گزارش دادن» هستند.
نکته: با استفاده از سنسورهای هوشمند در شبکه لوله‌کشی و برق، شما می‌توانید پیش از اینکه لوله‌ای بترکد یا فیوزی بسوزد، از طریق داده‌های تحلیل‌شده در سیستم BMS متوجه نوسانات غیرعادی شوید. این «نگهداری پیشگیرانه» (Predictive Maintenance) است، نه نگهداری پس از خرابی. - صدایِ ساختمان (Acoustics)
یکی از بزرگترین شکایات ساکنان در ساختمان‌های لوکس، صدای حرکت آب در لوله‌های فاضلاب یا لرزش فن‌های تهویه است.
نکته: استفاده از بست‌های آکوستیک، لوله‌های پوش‌فیتِ سایلنت و دمپرهای لرزش‌گیر برای تجهیزات مکانیکی، هزینه‌ای جزئی در زمان ساخت دارد، اما در زمان بهره‌برداری، ارزش ملک شما را به شدت بالا می‌برد.
ماهیت و ساختار سیستم تأسیسات ساختمان (MEP)
سیستم MEP در حقیقت «فیزیولوژی» ساختمان است؛ همان‌طور که بدن انسان بدون سیستم گردش خون، تنفس و اعصاب نمی‌تواند زنده بماند، یک ساختمان مدرن بدون سیستم‌های مکانیکی، الکتریکی و لوله‌کشی، صرفاً یک پوسته غیرقابل سکونت است.
یک پروژه ساختمانی موفق، پروژه‌ای است که در آن MEP نه به عنوان «تجهیزاتِ بعد از اتمام سازه»، بلکه به عنوان «عنصرِ بنیادین در طراحی معماری» دیده شود. اگر سازه و معماریِ ساختمان «اسکلت و ظاهر» آن باشند، MEP «روح و عملکرد» آن است که به ساختمان شخصیت و ارزش می‌دهد.
فلسفه وجودی سیستم MEP از ساخت وساز تا بهره‌وری
سیستم MEP دیگر فقط برای تأمین نیازهای اولیه (مثل آب و برق) نیست. امروزه هدف این سیستم‌ها:
- بهینه‌سازی انرژی: کاهش هزینه‌های جاری با استفاده از تجهیزات هوشمند.
- پایداری (Sustainability): استفاده از تکنولوژی‌هایی که کمترین آسیب را به محیط‌زیست می‌زنند.
- هوشمندسازی (BMS): یکپارچه‌سازی تمام اجزا برای کنترل خودکار و دقیق.
چالش‌های حیاتی (نقاط بحرانی)
- هماهنگی پیش از اجرا: استفاده از مدل‌سازی (BIM) برای حذف «تداخلات» قبل از شروع کار.
- جلوگیری از «چاقی ساختمان»: دوری از بیش‌طراحی (Over-design) که باعث اتلاف سرمایه و کاهش راندمان می‌شود.
- پیش‌بینی دسترسی برای تعمیرات: سیستمی که قابل تعمیر نباشد، به مرور زمان تبدیل به یک خرابیِ دائمی می‌شود.
چشم‌انداز آینده سیستم تأسیسات ساختمان (MEP)
ساختمان‌های آینده به سمت «سیستم‌های زنده» حرکت می‌کنند؛ سیستم‌هایی که با استفاده از هوش مصنوعی و اینترنت اشیا (IoT)، خودشان را با نیاز ساکنین تطبیق می‌دهند (مثلاً تغییر دمای اتاق بر اساس تعداد افراد حاضر).
