ساخت و ساز پنلایز

2D Panelized Construction

ساخت و ساز پنلایز یا ساخت و ساز پنلی یکی از روش های اصلی  ساخت ساز اسمبلی پیش‌ساخته است که بر تولید پنل‌ ها ، المان‌ها و قطعات 2 بعدی پیش ساخته  در محیط کارخانه تمرکز دارد.

در این سیستم  اجزا به صورت صفحات تخت (Flat Panels) تولید می‌شوند. به همین دلیل به آن دوبعدی می‌گویند . برخلاف روش سه بعدی (ولومتریک ) است که در آن کل یک اتاق (باکس) در کارخانه ساخته می‌شود.

سیستم ساخت‌ و ساز پنلایز چیست؟

​در این روش، به جای اینکه تمام قطعات ساختمان (مانند آجر، سیمان و تیرچه‌ها) به صورت تکی به کارگاه آورده شوند، بخش‌های بزرگ از ساختمان شامل : اسکلت  دیوارها، سقف‌ها و کف‌ها به صورت قطعات پیش‌ساخته (Panel) در کارخانه تولید و سپس در محل پروژه به هم متصل می‌شوند.



 تعریف و ماهیت اصلی

• تمرکز اصلی :
  تولید المان‌های دوبعدی (2D)  (مانند پانل‌های دیوار یا دال سقف) در کارخانه.
• محصول نهایی :
  قطعات صفحه‌ای یا خطی که به تنهایی فضای کامل یک اتاق را تشکیل نمی‌دهند؛ مانند یک برش یا بخش (Section) از ساختمان.
• ماهیت سازه :
  اسکلت و پوشش ساختمان به صورت جداگانه تولید و در محل به یکدیگر متصل می‌شوند.

روش های پنلایز

بسته به نوع طراحی سازه به دو روش اجرا می‌شود:

سیستم دیوار باربر

(Bearing Wall System) — بدون اسکلت جداگانه
​در ساخت و ساز پنلایز، شما اصلاً چیزی به نام ستون یا اسکلت بتنی/فولادی جداگانه در کارگاه نمی‌بینید.

​دیوارهای پنلی (که در کارخانه درون آن‌ها استادهای فولادی یا بتن مسلح قوی تعبیه شده) با جرثقیل می‌آیند و مستقیماً روی فونداسیون پیچ و مهره می‌شوند. این دیوارها خودشان بار ساختمان را تحمل می‌کنند.

​سپس پنل‌های سقف روی این دیوارهای باربر می‌نشینند و چفت می‌شوند.

​برای طبقه بعد، دوباره دیوارهای بعدی روی سقف طبقه پایین قرار می‌گیرند. این یعنی اسکلت و دیوار همزمان با هم بالا می‌روند.

​چون در این سیستم ستون وجود ندارد و خودِ دیوارهای پیش‌ساخته باید تمام بار ثقلی و جانبی (زلزله) را تحمل کنند، افزایش طبقات ریسک کمانش و تخریب زنجیره‌ای را بالا می‌برد.

• تعداد طبقات ​بر اساس جنس پنل‌ها :
  • ​پنل‌های ال‌اس‌اف (LSF / Steel Framing): حداکثر ۵ تا ۶ طبقه. (در آیین‌نامه‌های ایران معمولاً برای کاربری‌های مسکونی تا ۵ طبقه مجاز است).
  • ​پنل‌های چوبی متراکم (CLT): در دنیا تا ۱۰ الی ۱۸ طبقه هم اجرا شده است (مثل برج Mjøstårnet در نروژ)، اما در ایران به دلیل عدم وجود آیین‌نامه و ریسک زلزله، اصلاً رایج نیست و فراتر از ۳ طبقه تاییدیه نمی‌گیرد.
  • ​پنل‌های بتنی پیش‌ساخته سبک/سنگین (Precast Concrete): حداکثر ۸ تا ۱۲ طبقه. در این حالت، دیوارها ضخیم‌تر شده و با میلگردهای غلافیِ سنگین به هم دوخته می‌شوند.

توجه : در ایران  برای این روش بدون اسکلت ، به طور ایمن و اقتصادی باید روی حداکثر ۵ طبقه حساب کرد.

​سیستم فریم و پنل پرکننده

(Frame & Infill System) — با اسکلت هسته ​این دقیقاً همان مدلی است که شما اشاره کردید و بیشتر در برج‌ها و ساختمان‌های بلندمرتبه کاربرد دارد:

​ابتدا اسکلت اصلی ویا هسته مرکزی ساختمان (مثلاً باکس بتنی آسانسور و پله یا ستون‌های غول‌پیکر فولادی) برپا می‌شود.

​سپس پنل‌های پیش‌ساخته‌ی دیوار (که نمای خارجی، عایق و پنجره‌ها از قبل در کارخانه رویشان نصب شده) می‌آیند و مثل یک لباس یا پوسته، به اسکلت اصلی ساختمان متصل (Clip-on) می‌شوند.

​همزمان یا بلافاصله پس از آن، پنل‌های تخت سقف فضای بین تیرها را پر می‌کنند.

​در این روش، پنل‌های دوبعدی هیچ بار سازه‌ای از ساختمان را تحمل نمی‌کنند و فقط نقش جداکننده (پوسته و دیوار) را دارند. بار اصلی زلزله و وزن ساختمان روی اسکلت فولادی/بتنی یا هسته مرکزی (Core) است.

• ​تعداد طبقات
  بدون محدودیت (برج‌های بلندمرتبه )
  از این روش می‌توان در برج‌های ۵۰ طبقه یا بالاتر نیز استفاده کرد. اسکلت اصلی به روش‌های متعارف یا پیش‌ساخته سنگین بالا می‌رود و پنل‌های دیواریِ عایق و نما (Curtain Wall یا Infills) با سرعت بالا به شاسی اصلی متصل می‌شوند.

اجزای کلیدی روش ساخت و ساز پنلایز

این سیستم از اجزای مختلف پیش‌ساخته تشکیل شده است که در سایت به صورت قطعه به قطعه مونتاژ می‌شوند:

• اسکلت :
  اسکلت فلزی پیش ساخته و یا اسکلت بتنی پیش ساخته (اسکلت بتنی سرعت را تاحدی خنثی میکند)
• پنل‌های دیواری

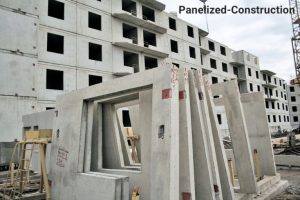

  شامل : دیوارهای غیرباربر داخلی ، خارجی و نما.این پانل‌ها در کارخانه اغلب با عایق‌های حرارتی و صوتی، تأسیسات (برق و لوله‌کشی اولیه)، مجراها و حتی پنجره و درب به صورت پیش‌نصب شده آماده می‌شوند تا زمان مونتاژ در محل به حداقل برسد.
• جوئیست‌های فلزی : تیرچه‌های سبک فلزی که فواصل بین دیوارها را پوشش می‌دهند.
• پنل‌های سقف و کف :
  دال‌های پیش‌ساخته: عناصر افقی که طبقات ساختمان را تشکیل می‌دهند.
  شامل : دال‌های توپر، دال‌های مجوف (Hollow Core) یا دال‌های ترکیبی که آماده اتصال به سیستم‌های باربر عمودی هستند.
• پنل نما:
  پنل های خارجی پیش ساخته نما
• قطعات تأسیساتی (Sub-Assemblies):
  لوله‌کشی و سیم‌کشی که از قبل در داخل پانل‌ها تعبیه شده‌اند. که بصورت پلاگ اند پلی
•  قطعات اتصال (Joints) :
  مجموعه‌ای از اتصالات مکانیکی، جوش‌ها و گروت‌های پرکننده که وظیفه انتقال بارها و تضمین پیوستگی سازه را بر عهده دارند و نیازمند دقت بالا در اجرا هستند.

مزایای کلیدی ساخت و ساز پنلایز

• کاهش ریسک نیروی انسانی: به دلیل اینکه بخش عمده کار در کارخانه انجام شده، نیاز به کارگر متخصص در محل پروژه کاهش می‌یابد و مدیریت پروژه ساده‌تر می‌شود.
• صرفه‌جویی در زمان، سود سرمایه: کوتاه شدن زمان ساخت به معنای بازگشت سریع‌تر سرمایه است. برای پروژه‌های انبوه‌سازی، این روش یکی از استراتژیک‌ترین گزینه است.
• بهره‌وری انرژی: پانل‌های کارخانه‌ای به دلیل درزبندی دقیق، استانداردهای انرژی بسیار بالاتری نسبت به دیوارهای سنتی دارند که ارزش ملک را افزایش می‌دهد.
• انعطاف‌پذیری طراحی بالا: به دلیل تولید قطعات صفحه‌ای، مهندسان می‌توانند در محل، به سادگی ارتفاع یا طراحی نما را بدون محدودیت‌های ابعادی حمل و نقل، تغییر دهند.
• حمل و نقل آسان‌ : حمل پانل‌های تخت (2D) از نظر ابعاد کمتر از حمل باکس‌های حجیم (3D) ماژولار، دچار محدودیت‌های جاده‌ای می‌شوند.
• مناسب برای ساختمان‌های سفارشی: این روش برای ساختمان‌هایی که دارای طراحی‌های پیچیده، منحنی و غیرتکراری هستند، مناسب‌تر است.

ملاحظات و چالش‌های اجرا

• حجم بالای اتصالات: چون تعداد قطعاتی که باید در سایت به هم متصل شوند (Panel-to-Panel) بسیار زیاد است، کنترل کیفیت اتصالات حیاتی است.
• نیاز به اتصالات تر (Wet Joints): در بسیاری از سیستم‌های بتنی پیش‌ساخته، برای اطمینان از عملکرد لرزه‌ای، اتصالات بین پانل‌ها باید با گروت یا بتن پر شوند (اتصالات تر)، که سرعت را کاهش می‌دهد.
• تکمیل تأسیسات در محل: بخش عمده‌ای از اتصالات تأسیسات مکانیکی و الکتریکی (MEP) باید در محل و پس از مونتاژ پانل‌ها انجام شود.

الزامات فنی و اجرایی روش ساخت وساز پنلی

الزامات طراحی و مهندسی

• استانداردسازی ابعاد پانل‌ها:
  ابعاد پنل ها باید حداکثر شوند (برای کاهش تعداد اتصالات در سایت)، اما باید با ظرفیت جرثقیل‌های موجود در کارخانه و سایت، و همچنین محدودیت‌های حمل و نقل جاده‌ای هماهنگ باشند.
• تعبیه تأسیسات در پانل:
  تمامی لوله‌کشی‌ها، سیم‌کشی‌ها، و مسیرهای داکت‌کشی باید پیش از بتن‌ریزی یا تولید پانل، به صورت دقیق در داخل قالب‌ها یا ساختار داخلی پانل تعبیه شوند.
• محل دقیق اتصالات (Joint Design) :
  طراحی اتصالات (خشک یا تر) باید به گونه‌ای باشد که ضمن انتقال بار، اجرای آن در سایت ساده باشد. باید به طور دقیق، جزئیات آرماتورهای انتظار (Dowels)، صفحات فلزی و فواصل گروت‌ریزی مشخص شود.
• مدل‌سازی BIM :
  استفاده از BIM  برای اطمینان از عدم تداخل اجزای تأسیساتی و سازه‌ای در محل اتصال پانل‌ها، پیش از تولید کارخانه‌ای.

 الزامات تولید کارخانه‌ای

• کنترل دقیق تلرانس (Dimensional Accuracy):
  پانل‌ها باید با تلرانس‌های بسیار محدود (معمولاً در حد چند میلی‌متر) تولید شوند. هرگونه خطای ابعادی کوچک در پانل، می‌تواند مونتاژ ده‌ها پانل دیگر را در سایت مختل کند.
• کنترل کیفیت مواد :
  کیفیت بتن یا مواد پوششی پانل‌ها باید به طور مستمر و در شرایط کنترل‌شده آزمایش شود تا از یکپارچگی و دوام آن‌ها اطمینان حاصل شود.
• سیستم‌های قالب‌بندی ثابت :
  استفاده از قالب‌های دقیق و دائمی (مانند قالب‌های استیل یا آلومینیومی) برای تضمین تکرارپذیری ابعادی بالا در طول پروژه.

الزامات اجرا در سایت

با در نظر گرفتن این الزامات، ساخت و ساز پانلی ساختمانی با کیفیت بالا و انعطاف‌پذیری طراحی عالی را تضمین می‌کند.

• کنترل ابعادی فونداسیون :
  سطح فونداسیون یا طبقه زیرین باید از نظر ترازبندی و مسطح بودن کاملاً دقیق باشد.
• برنامه‌ریزی لجستیک :
  تمامی فرآیند نصب تایل باید با برنامه‌ریزی دقیق لجستیکی و هماهنگی جرثقیل انجام شود تا زمان توقف (Downtime) به حداقل برسد.
• روش‌های اتصال در محل:
  اجرای دقیق روش‌های اتصال (گروت‌ریزی صحیح در اتصالات تر، یا سفت کردن پیچ و مهره در اتصالات خشک) مطابق با نقشه‌های اجرایی، برای تضمین عملکرد لرزه‌ای سازه.
• سیل‌بندی و آب‌بندی درزها :
  درزهای بین پانل‌ها (Joints) باید با استفاده از مواد سیلانت الاستیک و مقاوم در برابر شرایط جوی (مانلاً سیلیکون یا پلی‌اورتان) به درستی آب‌بندی شوند تا از نفوذ آب، هوا و انتقال صوت جلوگیری شود.
• اتصالات صلب (Moment Connections): در ارتفاع، اتصالات باید بتوانند نیروهای کششی ناشی از نوسانات برج را تحمل کنند. از جوش‌های کددار یا پیچ‌های پرمقاومت (High-Tension Bolts) استفاده می‌شود.
• مدیریت تلورانس: در یک برج ۳۰ طبقه، خطای ۱ میلی‌متری در هر طبقه منجر به ۳ سانتی‌متر انحراف در سقف می‌شود. پنل‌های فلزی پیش‌ساخته با دقت CNC این خطا را به صفر نزدیک می‌کنند.

فرآیند ساخت پنلایز

• ساخت هسته صلب (The Core): استفاده از قالب‌های لغزنده (Slipform) برای بالا بردن شفت آسانسور و پله‌ها.
• تولید همزمان پنل‌ها: در حالی که فونداسیون در حال اجراست، هزاران متر مربع دیوار و سقف در کارخانه تولید و بسته‌بندی می‌شوند.
• تکنولوژی Just-in-Time: پنل‌ها دقیقاً در زمان نصب به کارگاه می‌رسند تا فضای محدود کارگاه‌های شهری اشغال نشود.

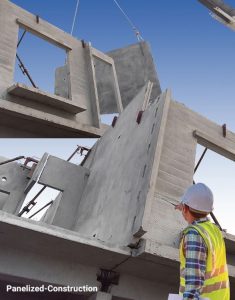

• نصب و دوخت (Stitching): پنل‌ها توسط جرثقیل (Tower Crane) در جای خود قرار گرفته و به هسته مرکزی و یکدیگر متصل می‌شوند.

اجزا ساخت و ساز پنلایز

پنل

• SIPs (پانل‌های عایق ساختاری): لایه‌ای از فوم فشرده بین دو لایه تخته سخت (مانند ساندویچ پانل برای ساختمان).
• Light Gauge Steel (LGS): پانل‌های ساخته شده با اسکلت فولادی سبک (گالوانیزه).
•  پانل‌های بتنی پیش‌ساخته: مورد استفاده در سازه‌های سنگین‌تر.

ساختار پنل های پیش ساخته

• استادها و رانرها (Studs & Tracks): پروفیل‌های فولادی گالوانیزه سرد نورد شده (C و U شکل) که اسکلت پنل را می‌سازند.
• بادبندهای تسمه‌ای (Strap Bracing): تسمه‌های فولادی که به صورت X روی پنل‌ها نصب می‌شوند تا مقاومت جانبی پنل در ارتفاع را بالا ببرند.
• لایه‌های پوششی (Sheathing): صفحات سیمانی (Fiber Cement)، تخته‌های ساختاری (OSB) یا صفحات گچی مقاوم در برابر حریق که روی اسکلت فلزی نصب می‌شوند.

اسکلت

• سیستم دیوارهای باربر (Self-Supporting): برای ساختمان‌های میان‌مرتبه تا ۶ طبقه، می‌توان از سیستم پنل‌های فولادی سبک (LGS) به تنهایی استفاده کرد.
• سیستم ترکیبی (Hybrid): برای بلندمرتبه‌سازی و برج‌های ۱۰ تا ۴۰ طبقه و بالاتر، سیستم پنلایز با یک هسته مرکزی صلب (بتنی یا فلزی سنگین) ترکیب می‌شود.

سقف

• عرشه فولادی (Steel Decking): ورق‌های فرم‌دار که روی تیرچه‌ها قرار گرفته و لایه نازکی از بتن روی آن‌ها ریخته می‌شود تا یک دیافراگم صلب ایجاد شود.
• کاست‌های پیش‌ساخته (Cassettes): پنل‌های کف آماده که شامل عایق صوتی و لوله‌کشی‌های اولیه هستند.

اجزای اتصال و ملحقات

بحرانی‌ترین بخش در بلندمرتبه‌سازی، نحوه دوختن این اجزا به یکدیگر است:

•  اتصالات مکانیکی (Mechanical Anchors): پیچ‌های پرمقاومت و انکربولت‌هایی که پنل‌ها را به هسته بتنی یا به یکدیگر متصل می‌کنند.
•  پوینت‌های نگهدارنده (Hold-downs): قطعات فولادی ضخیم در پای دیوارها که از بلند شدن (Uplift) سازه در برابر بادهای شدید جلوگیری می‌کنند.
•  واشرها و لرزه‌گیرها: قطعاتی که برای کاهش انتقال صدا (Acoustic Isolation) بین طبقات قرار می‌گیرند.

تعداد طبقات قابل اجرا در ساخت و ساز پنلایز

​در سیستم پنلایز، تعداد طبقات بستگی مستقیمی به «نوع سازه» و «تکنولوژی اتصالات» دارد:

• ​سیستم LGS (فولاد سبک) خالص: به طور معمول تا ۵ الی ۶ طبقه به صورت دیوار باربر قابل اجراست. در این حالت، دیوارها تمام بار ساختمان را حمل می‌کنند.
• ​اسکلت فلزی پیش ساخته : برای بلندمرتبه‌سازی (مثلاً ۱۰ تا ۳۰ طبقه)، از پنل‌ها به عنوان دیوارهای غیرباربر یا نیمه‌باربر در کنار یک اسکلت اصلی ( فلزی سنگین) استفاده می‌شود.
• ​سیستم بتنی پیش‌ساخته: این سیستم محدودیت کمتری دارد و برای برج‌های ۱۵ تا ۴۰ طبقه نیز در دنیا استفاده شده است (مانند پروژه‌های انبوه‌سازی در سنگاپور یا روسیه).

​شرکت‌ Broad Group چین ، برج‌ 57 طبقه  مینی اسکای سیتی را با استفاده از این روش بنا کرده‌ است.

مقایسه ساخت و ساز پنلایز با روش ساخت متدوال

• سرعت اجرا
  ساخت پانلیزه (دوبعدی) : بسیار بالا (تا ۵۰٪ سریع‌تر)
  ساخت سنتی :  کند و وابسته به شرایط جوی
• دقت
  ساخت پانلیزه (دوبعدی) :  میلی‌متری (تولید کارخانه‌ای)
  ساخت سنتی :  خطای انسانی بالا
• ضایعات
  ساخت پانلیزه (دوبعدی) :  حداقل (بهینه شده)
  ساخت سنتی : بالا (نخاله ساختمانی)
• هزینه حمل
  ساخت پانلیزه (دوبعدی) :  بهینه (بارگیری تخت)
  ساخت سنتی : بالا (حمل مصالح فله)
• انعطاف در طراحی
  ساخت پانلیزه (دوبعدی) :  بالا
  ساخت سنتی :  متوسط

مزایا

• سرعت اجرای خیره‌کننده: به دلیل تولید موازی (تولید در کارخانه همزمان با گودبرداری)، زمان تحویل پروژه تا ۴۰٪ کاهش می‌یابد.
• کاهش وزن مرده سازه: سبک شدن طبقات منجر به کاهش ابعاد پی و ستون‌های اصلی شده و هزینه‌های مصالح پایه (بتن و میلگرد) را به شدت کاهش می‌دهد.
• دقت میلی‌متری: حذف خطای انسانی در ارتفاع، باعث می‌شود مراحل نازک‌کاری (کاشی، کمد و درها) بدون نیاز به اصلاحات پرهزینه انجام شود.
• بهره‌وری انرژی: پنل‌های پیش‌ساخته دارای عایق‌بندی حرارتی و صوتی بسیار بالاتری نسبت به دیوارهای سنتی هستند.

نقاط ضعف

نکاتی که به عنوان نقاط ضعف ذاتی سیستم شناخته می‌شوند:

• انعطاف‌پذیری پایین پس از ساخت: تغییر در نقشه‌های داخلی (مانند جابجایی دیوارها) پس از تولید پنل‌ها در کارخانه بسیار دشوار و گاهی غیرممکن است.
• هزینه حمل‌ونقل: جابجایی پنل‌های بزرگ بتنی یا فلزی از کارخانه تا محل پروژه، هزینه‌های لجستیک بالایی دارد.
• تخصص نیروی کار: این سیستم نیاز به تکنسین‌های آموزش‌دیده دارد و کارگران ساختمانی سنتی نمی‌توانند بدون آموزش در نصب آن مشارکت کنند.

چالش‌ها و محدودیت‌ها

موانعی که در طول مسیر پروژه باید توسط تیم مدیریتی حل شوند:

•  لجستیک و دسترسی شهری: در بلندمرتبه‌سازی‌های داخل شهر، ورود تریلرهای حامل پنل‌ها و استقرار جرثقیل‌های غول‌پیکر در فضاهای محدود یک چالش عملیاتی بزرگ است.
•  مدیریت تلورانس: در برج‌های بلند، حتی ۱ میلی‌متر خطا در هر طبقه، در طبقه بیستم منجر به انحراف جدی در کل سازه می‌شود که مهار آن نیازمند نظارت دقیق مهندسی است.
• اتصالات و آب‌بندی: طراحی اتصالات بین پنل‌ها در ارتفاع زیاد که در معرض بادهای شدید و لرزش‌های سازه هستند، پیچیدگی فنی بالایی دارد.
• محدودیت ارتفاع در سیستم خالص: سیستم‌های پنلی خالص (بدون هسته مرکزی) معمولاً تا ۶ طبقه بهینه هستند. برای طبقات بالاتر، حتماً باید از اسکلت‌های مستجکم استفاده کرد.
• محدودیت دهانه: در سیستم‌های پنلی، اجرای سالن‌های بسیار بزرگ بدون ستون (دهانه‌های بلند) محدودیت دارد و نیاز به تیرهای تقویت‌کننده فلزی سنگین پیدا می‌کند.
•  اخذ مجوز های لازم : در برخی مناطق، هنوز آیین‌نامه‌های مدونی برای آتش‌سوزی و زلزله در سیستم‌های نوین پیش‌ساخته وجود ندارد که ممکن است اخذ مجوزها را طولانی کند.

تحلیل و توجیه اقتصادی

هزینه ساخت

در نگاه اول و در فاز خرید مصالح، ممکن است سیستم پنلایز گران‌تر به نظر برسد:

• هزینه متریال: قیمت هر متر مربع مصالح پنلی معمولاً ۱۰ تا ۱۵ درصد بیشتر از مصالح سنتی است.
• هزینه تولید: برخلاف روش سنتی که هزینه کارگر در محل پرداخت می‌شود، در اینجا بخشی از بودجه صرف فرآیند ساخت در کارخانه و استهلاک ماشین‌آلات CNC می‌شود.
• آموزش مستمر نیروی متخصص : آموزش نیروی انسانی هزینه را افزایش میدهد
• نصب : لجستیک ، جاگذاری ، اتصالات خاص و روش نصب هزینه را افزایش میدهد
• موازی سازی رادیکال : این سیستم نیازمند موازی کاری می باشد که پیاده سازی ان هزینه بالایی دارد.
• نظارت و کنترل : این سیستم همانند دیگر سیستم های ساخت پر سرعت نیازمند نظارت و کنترل دقیق و پیشرفته می باشد ، و هزینه نسبتا بالاتری دارد.
• تجهیزات پیشرفته : این سیستم برای بالا بردن سرعت و کیفبت نیازمند ابزار و تجهیزات پیشرفته می باشد.

هزینه‌های پنهان و صرفه‌جویی‌ها

جایی که سیستم پنلایز برتری خود را نشان می‌دهد، در هزینه‌های غیرمستقیم است:

•  کاهش ضایعات: در روش سنتی حدود ۱۰٪ مصالح (میلگرد، بتن، بلوک) هدر می‌رود. در پنلایز به دلیل برش‌های دقیق کامپیوتری، ضایعات به کمتر از ۲٪ می‌رسد.
• سبک‌سازی فونداسیون: کاهش وزن مرده در بلندمرتبه‌سازی پنلی، ابعاد پی و تعداد شمع‌ها را کاهش داده و باعث صرفه‌جویی ۲۰ تا ۳۰ درصدی در هزینه‌های زیرساخت می‌شود.
• حذف ماشین‌آلات سنگین طولانی‌مدت: در روش سنتی، تاورکرین و پمپ بتن ماه‌ها درگیر هستند، اما در پنلی این زمان به نصف کاهش می‌یابد.

بازگشت سرمایه (ROI)

در بلندمرتبه‌سازی، «زمان» بزرگترین فاکتور هزینه‌ای است.

• در سیستم پنلایز به دلیل کاهش زمان (تا ۵۰٪)، نرخ بهره بانکی روی سرمایه در گردش به شدت کاهش یافته و نقدینگی سریع‌تر به پروژه بازمی‌گردد. بنابر این سود سرمایه گذااری بشدت افزایش میابد.
• کاهش ریسک تورم: به دلیل سرعت بالای ساخت، پروژه کمتر در معرض تورم سالیانه مصالح و دستمزد قرار می‌گیرد.
•  برندینگ و ارزش فروش: واحدهای ساخته شده با متد پنلی به دلیل تجویل سریع و کیفیت بالاتر معمولاً با قیمت ۵ تا ۱۰ درصد بالاتر از واحدهای سنتی در بازار به فروش می‌رسند.

نکته : در پروژه‌های بالای ۱۰ طبقه یا بیش از ۵۰۰۰ متر مربع زیربنا، صرفه‌جویی در زمان و کاهش هزینه‌های بالاسری کارگاه، این سیستم را به لحاظ اقتصادی بسیار جذاب‌تر از روش سنتی می‌کند.

جدول خلاصه مقایسه هزینه‌ای

• خرید مصالح اولیه
  روش کانونشنال (متداول) : ارزان‌تر
  روش پنلایز : ۱۰-۱۵٪ گران‌تر
• هزینه‌ فونداسیون
  روش کانونشنال (متداول) : گران (وزن بالا)
  روش پنلایز : ۲۰٪ ارزان‌تر (وزن کم)
• ضایعات مصالح
  روش کانونشنال (متداول) :  بالا (۸-۱۲٪)
  روش پنلایز : بسیار کم (زیر ۲٪)
• هزینه نیروی انسانی
  روش کانونشنال (متداول) : بالا و طولانی‌مدت
  روش پنلایز : متمرکز و کوتاه‌مدت
• هزینه نهایی کل
  روش کانونشنال (متداول) :  مرجع
  روش پنلایز :  ۵ تا ۱۵ درصد صرفه‌جویی (در مقیاس بزرگ)

نمونه‌های ساخته شده شاخص به روش پنلایز

• برج خوابگاهی Brock Commons (کانادا)
  این برج ۱۸ طبقه که در دانشگاه بریتیش کلمبیا ساخته شده، یکی از مشهورترین نمونه‌های  پنلایز در دنیاست.
  ساختار: ترکیبی از هسته بتنی و پنل‌های چوبی انبوه (CLT).
• هتل‌های زنجیره‌ای Marriott (آمریکا)
  ماریوت یکی از بزرگترین استفاده‌کنندگان از سیستم‌های پیش‌ساخته پنلی در ارتفاع است. هتل AC Hotel New York NoMad با ۲۶ طبقه، نمونه‌ای بارز از این تکنولوژی در قلب نیویورک است.
  ساختار: استفاده از پنل‌های فولادی پیش‌ساخته که تمام تأسیسات و حتی نمای ساختمان در کارخانه روی آن‌ها نصب شده بود.
• پروژه George Street (لندن)
  این پروژه شامل دو برج ۳۸ و ۴۴ طبقه است که به عنوان بلندترین برج‌های پیش‌ساخته جهان شناخته می‌شوند.
  استفاده از سیستم‌های پنلی بتنی و فلزی ترکیبی.

پیمانکاران و انبوه‌سازان تراز اول جهانی

این شرکت‌ها پروژه‌های بلندمرتبه را با روش پنلایز به سرانجام رسانده‌اند:

•  Broad Sustainable Building (چین): این شرکت رکورددار ساخت برج‌های بلندمرتبه با سرعت خیره‌کننده است. آن‌ها با استفاده از سیستم اسکلت فلزی پیش‌ساخته، برج ۵۷ طبقه Mini Sky City را تنها در ۱۹ روز کاری بنا کردند.
•  Vision Modular Systems (انگلستان): انبوه‌سازی که پروژه ۴۴ طبقه 101 George Street در لندن را با ترکیبی از ماژول‌ها و پنل‌های پیش‌ساخته اجرا کرد. آن‌ها به عنوان استاندارد طلایی سرعت و کیفیت در اروپا شناخته می‌شوند.
•  Katerra (آمریکا – سابق): اگرچه این شرکت با چالش‌های مالی مواجه شد، اما مدل بیزینسی آن‌ها (یکپارچگی عمودی از طراحی تا نصب پنل‌ها) هنوز هم به عنوان یک نقشه راه برای انبوه‌سازان نوین تدریس می‌شود.

ویژگی‌های فنی پیمانکاران حرفه‌ای پنلایز

یک پیمانکار یا انبوه‌ساز در این سیستم باید توانمندی‌های زیر را داشته باشد:

•  تسلط بر BIM: طراحی باید در محیط Building Information Modeling انجام شود تا تداخلی بین پنل‌ها و تأسیسات در ارتفاع رخ ندهد.
• مدیریت زنجیره تأمین: پیاده سازی  این روش نیازمند مدیریت فرآیند برنامه ریزی پیچیده می باشد بعنوان مثال : انبوه‌ساز باید بتواند زمان‌بندی خروج پنل از کارخانه را با زمان استقرار جرثقیل در سایت هماهنگ کند (تکنولوژی Just-in-Time).
• تخصص در اتصالات صلب: استفاده از محصولاتی مانند اتصالات Peikko (فنلاند) برای اطمینان از انتقال بارهای جانبی در برج‌های بلند.

توصیه‌های استراتژیک برای انبوه‌سازان ایرانی

برای ورود به این بازار و جذب سرمایه‌گذار، انبوه‌سازان باید مدل‌های زیر را مدنظر قرار دهند:

• یکپارچگی (Integration): بهترین مدل، داشتن کارخانه اختصاصی در نزدیکی پروژه‌های انبوه‌سازی است تا هزینه‌های لجستیک کاهش یابد.
• گواهینامه‌های فنی: اخذ تأییدیه‌های مرکز تحقیقات راه، مسکن و شهرسازی برای سیستم‌های نوین بسیار سخت و اولین گام برای انجام کار و همچنین جلب اعتماد سرمایه‌گذاران است.
• برندینگ مبتنی بر زمان: انبوه‌ساز باید “زمان” را به عنوان محصول بفروشد. کاهش ۶ ماهه در زمان ساخت یک برج، سودی معادل کل هزینه اسکلت را به سرمایه‌گذار بازمی‌گرداند.

⚠️هشدار راهبردی

روش ساخت‌ و ساز پنلایز یک مهندسی فوق‌تخصصی و بی‌رحم است که کمترین انحراف در آن، کل ساختار سازه را فلج می‌کند. شکست بزرگ این فناوری در بازار ایران، ناشی از گسست فرهنگی و دانشی است؛
کارفرمایان سنتی کماکان با اصرار بر تغییرات حین اجرا و عدم انجماد طراحی، لایحه مالی پروژه را نابود می‌کنند و بدنه پیمانکاری نیز به دلیل خلاء مطلق دانشِ مونتاژ مایکرو، توان اجرای این پازل میلی‌متری را ندارد.
ورود به این حوزه با تکیه بر تفکر و کارگر سنتی، یک انتحار سرمایه‌گذاری است و به همین دلیل، ابزار این متدولوژی در کشور به‌شدت محدود، شکننده و پرریسک باقی مانده است.

سوالات متداول (FAQ) – ساخت و ساز پنلایز

1. آیا ساختمان‌های پنلی در برابر باد و زلزله مقاوم هستند؟
   بله؛ در بلندمرتبه‌سازی، پنل‌ها با اسکلت و یک هسته مرکزی بتنی یا فلزی ترکیب می‌شوند. سبکی پنل‌ها باعث کاهش نیروی لرزه‌ای وارد بر ساختمان شده و هسته مرکزی ثبات سازه در برابر بادهای شدید را تضمین می‌کند.
2. ​عمر مفید این ساختمان‌ها چقدر است؟
   با استفاده از متریال‌های استاندارد مانند فولاد  یا بتن‌های پیش‌ساخته با عیار بالا، عمر مفید این سازه‌ها بیش از ۶۰ تا ۱۰۰ سال تخمین زده می‌شود که با ساختمان‌های سنتی برابر یا از آن‌ها بیشتر است.
3. ​آیا می‌توان نمای ساختمان را به دلخواه تغییر داد؟
   بله؛ سیستم پنلایز هیچ محدودیتی در نوع نما (آجر، سنگ، کامپوزیت یا شیشه) ندارد. در واقع، بسیاری از پنل‌ها به گونه‌ای طراحی شده‌اند که لایه نهایی نما در کارخانه روی آن‌ها نصب می‌شود.
4. ​وضعیت عایق‌بندی صوتی بین طبقات و واحدها چگونه است؟
   به دلیل استفاده از لایه‌های چندگانه (ترکیب پشم سنگ، صفحات گچی و لایه‌های عایق صوتی اختصاصی)، این ساختمان‌ها از نظر آکوستیک بسیار عملکرد بهتری نسبت به دیوارهای بلوکی یا سفالی سنتی دارند.
5. ​آیا برای ساخت و ساز پنلایز مجوزهای قانونی و تاییدیه مرکز تحقیقات صادر می‌شود؟
   در حال حاضر سیستم‌های مطرح مانند LGS و پیش‌ساخته بتنی  ساختمان‌های میان‌مرتبه تا 5 طبقه دارای آیین‌نامه‌های مدون در مرکز تحقیقات راه، مسکن و شهرسازی ایران هستند و اخذ پروانه ساخت برای آن‌ها با رعایت ضوابط امکان‌پذیر است.
6. آیا ساخت و ساز پنلایز نسبت به روش‌های سنتی مقرون‌به‌صرفه است؟
   بله، اما باید به “هزینه تمام‌شده کل” توجه کرد. تحلیل مالی این سیستم در سه بخش توجیه می‌شود:
   – ​کاهش هزینه‌های زیرساخت: به دلیل وزن بسیار سبک‌تر (حدود ۶۰٪ سبک‌تر از بتن)، هزینه‌های فونداسیون و خاک‌برداری بین ۲۰ تا ۳۰ درصد کاهش می‌یابد.
   ​- حذف ضایعات و خطای انسانی: تولید کارخانه‌ای باعث می‌شود ضایعات مصالح از ۱۰٪ (در روش سنتی) به کمتر از ۲٪ برسد که در پروژه‌های بزرگ صرفه‌جویی میلیاردی به همراه دارد.
   – ​ارزش زمانی سرمایه (Time Value): کاهش زمان ساخت تا ۵۰ درصد، باعث بازگشت سریع‌تر نقدینگی و کاهش چشمگیر هزینه‌های بهره بانکی و تورم مصالح می‌شود. در انبوه‌سازی، این سیستم قطعاً اقتصادی‌ترین گزینه است.
7. سقف تعداد طبقات قابل اجرا در سیستم پنلایز چقدر است؟
   تعداد طبقات بستگی به استراتژی سازه‌ای پروژه دارد:
   • سیستم دیوارهای باربر (Self-Supporting): برای ساختمان‌های میان‌مرتبه تا ۶ طبقه، می‌توان از سیستم پنل‌های فولادی سبک (LGS) به تنهایی استفاده کرد.
   • سیستم ترکیبی (Hybrid): برای بلندمرتبه‌سازی و برج‌های ۱۰ تا ۴۰ طبقه و بالاتر، سیستم پنلایز با یک هسته مرکزی صلب (بتنی یا فلزی سنگین) ترکیب می‌شود. در این حالت، بار جانبی توسط هسته و بارهای ثقلی و تقسیمات داخلی توسط پنل‌های پیش‌ساخته مدیریت می‌شوند. این روش در برج‌های شاخص دنیا (مثل برج‌های ۴۴ طبقه لندن) با موفقیت اجرا شده است.
8.  قیمت تمام شده هر متر مربع در ساخت وساز پنلایز است؟
   برخلاف روش سنتی که با نوسانات اجرایی و تورم طولانی‌مدت روبروست، در سیستم پنلایز به دلیل طراحی دقیق دیجیتال (BIM) قبل از شروع تولید، لیست دقیق مصالح  و هزینه نهایی با دقت بیش از ۹۵٪ محاسبه و تثبیت می‌شود.
9. آیا برای ساخت و ساز پنلایز در ایران محدودیت قانونی تعداد طبقات وجود دارد؟
   خیر، محدودیت مطلق وجود ندارد. درصورتی که محاسبات سازه‌ای (مبتنی بر سیستم هایبرید) و تاییدیه مرکز تحقیقات ارائه شود،  می‌توان مجوز برج‌های بلندمرتبه را دریافت کرد.
   ولی بدلیل نبود تخصص کافی در مرجع صدور مجوزو بورکراسی اداری برای بلند مرتبه سازی به روش پنلایز موانع بسیار زیادی برای دریافت مجوز های لازم وجود دارد.
   در حال حاضر سیستم‌های اسکلت فلزی سبک (LGS) تا ۵ طبقه تاییدیه عمومی دارند و برای طبقات بالاتر نیاز به “تاییدیه موردی” یا سیستم “ترکیبی” است.

English Summary: Panelized  Construction

​Panelized High-Rise Construction is an advanced industrial method where 2D structural components (walls and floors) are precision-manufactured in factories and assembled on-site. In high-rise projects, a Hybrid System is used: a rigid concrete core handles lateral loads (wind/seismic), while prefabricated Light Gauge Steel (LGS) or Precast Concrete panels form the building’s floors and envelope.

​Key Benefits:

​Speed: Reduces construction time by up to 50% compared to traditional methods.

​Precision: CNC-driven manufacturing ensures millimeter accuracy, reducing waste to <2%.

​Cost Efficiency: Significant savings in foundation costs due to a 60% reduction in dead weight.

​Strategic Value:

This method transforms “Time” into a financial asset, ensuring faster ROI and lower capital interest. It is the ultimate solution for large-scale urbanization and sustainable branding in modern real estate.

موضوعات مرتبط

• بورد تخصصی تصاویر ساخت و ساز پنلایز

---
