ساخت و ساز پادپنل
Pod Panel Construction
ساخت و ساز اسمبلی هیبریدی – پادپنل
ساخت و ساز پادپنل که به آن سیستم هیبریدی (Hybrid Construction) نیز میگویند، ترکیبی از دو روش ( پاد + پنل ) در ساخت و ساز اسمبلی است.
این روش ترکیبی ازروش ولومتریک و ساخت و ساز پنلایز می باشد.
روش پاد پنل هوشمندانهترین روش برای پروژههای پیچیده که توازنی بین سرعت و صرفه اقتصادی ایجاد میکند.
ترکیبی از روش ساخت پنلایز با پاد های ساختمانی پیش ساخته (Pods) است . در این روش، بخشهای پیچیده و پرتراکمِ تأسیساتی (مانند سرویس بهداشتی، حمام ، آشپزخانه را پله و…) به صورت باکسهای سهبعدی کامل (Pod) ساخته میشوند و سایر بخشهای ساختمان (اتاق خواب و پذیرایی) با استفاده از پانلهای دوبعدی یا حتی سازههای درجا شکل میگیرند.
تمرکزِ تکنولوژی بر نقاط بحرانی پروژه است . با ارسال یک “پادِ” کامل به سایت، بیش از ۱۰ اکیپ کاری (کاشیکار، لولهکش، برقکار و …) از سایت حذف میشوند.
بهترین کاربرد در برجهای مسکونی ، اداری لوکس و آپارتمانهایی که هستهی تأسیساتی متمرکز دارند.
سیستم پاد و پنل چیست؟
ترکیب پاد + پنل در این روش، بخشهای پیچیده ساختمان (که تاسیسات زیادی دارند) به صورت «پاد» و بخشهای سادهتر (مثل دیوارهای سالن و اتاق خواب) به صورت «پنل» ساخته میشوند. برای درک این سیستم، باید ابتدا دو جزء تشکیلدهنده آن را بشناسیم:

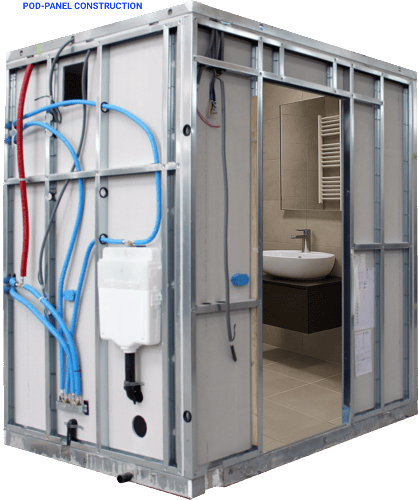

- پاد (Pod): یک واحد سه بعدی (3D) و کاملاً حجمی است. مانند یک اتاقک آماده که تمام جزئیات داخلی آن (کاشیکاری، لولهکشی، سیمکشی) در کارخانه انجام شده است. پر کاربرد ترین : پاد جمام ، سرویس بهداشتی یا آشپزخانه ، بالکن
- پنل (Panel): یک واحد دوبعدی (2D) و تخت است. شامل : دیوارهای پیشساخته، سقف یا کف که به صورت صفحات تخت به محل پروژه میرسند.
روش های پاد پنل
پاد-پنل به دو روش کاملاً متفاوت با سازه ترکیب میشود:
پاد-پنل باربر
(Load-Bearing System) — بدون اسکلت جداگانه
در این روش، هیچ ستون یا اسکلت فلزی/بتنی در کارگاه وجود ندارد. خودِ پنلهای دیواری، سازه اصلی ساختمان هستند.
- نحوه اجرا: پنلهای دوبعدیِ دیوار (باربر) روی فونداسیون پیچ میشوند. سپس پادهای تأسیساتی (مثل کپسول حمام) با جرثقیل از بالا درون فضا هدايت شده و روی کف قفل میشوند. در نهایت پنل سقف روی آنها مینشیند. این زنجیره برای طبقه بعد تکرار میشود.
- محدودیت طبقات: حداکثر ۴ تا ۶ طبقه. * علت محدودیت: چون خود دیوارها بار کل ساختمان و زلزله را به دوش میکشند، در طبقات بالاتر از ۶ طبقه، ضخامت دیوارها و حجم میلگردهای دوخت به قدری سنگین میشود که دیگر توجیه اقتصادی و فنی ندارد.
پاد-پنل قابپشتیبان
(Frame & Infill System) — با اسکلت هسته
این روش مخصوص ساختمانهای بلندمرتبه و لوکس است. در اینجا بار ساختمان کاملاً روی یک اسکلت اصلی است.
- نوع سازه پشتیبان: ابتدا اسکلت اصلی ساختمان (میتواند قاب فلزی پیچومهرهای، اسکلت بتنی پیشساخته سنگین، یا هسته بتنیِ لغزندهی برج) برپا میشود.

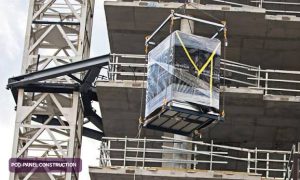

- نحوه اجرا: پادهای تأسیساتی (آشپزخانه/حمام)، بالکنها و باکس پله با جرثقیل در لوکیشن خود روی شاسی اسکلت مستقر و منجمد میشوند. سپس پنلهای دیواری و نما به صورت کِلیپ-آن (Clip-on) به اسکلت متصل شده و طبقه را پلمب میکنند.
- محدودیت طبقات: نامحدود (تا ۱۰۰ طبقه و بالاتر / ابربرجها)
چون پنلها و پادها هیچ بار سازهای از برج را تحمل نمیکنند و فقط نقش پرکننده و پوسته را دارند، اسکلت اصلی وظیفه پایداری را بر عهده دارد.
فرمول انتخاب برای کارفرما
- پروژههای ویلایی، تاونهاوس و آپارتمانهای کمارتفاع (تا ۵ طبقه): روش اول (پاد-پنلِ باربر بدون اسکلت) -> سرعت فوقالعاده بالا و هزینه کمتر.
- برجهای مسکونی، هتلها و بیمارستانهای بلندمرتبه (بالای ۶ طبقه): روش دوم (پاد-پنل متصل به اسکلتِ هسته) -> آزادی کامل در معماری و پایداری ۱۰۰٪ در برابر زلزلههای شدید.
اجزای تشکیلدهنده سیستم پاد-پنل
پنلهای دوبعدی
(2D Panels / Structural Elements)
این بخش، شاسی و استخوانبندی اصلی ساختمان را شکل میدهد و شامل قطعات تخت پیشساخته است:
- پنلهای دیواری (Wall Panels): دیوارهای پیرامونی و حائل که مجهز به عایقهای حرارتی و صوتی هستند.
- پنلهای سقف و کف (Floor/Roof Slabs): پلاکهای بتنی یا فولادی پیش-مهندسیشده برای جداسازی طبقات.
پس از کنار هم قرار گرفتن سقفها، تسمههای فولادی به عنوان رابط بین دو پنل سقف قرار گرفته و با پیچهای پرمقاومت به آنها متصل میشوند تا سقفها از هم باز نشوند.
لبههای کناری پنلهای سقف شکل خاصی دارند که وقتی کنار هم میآیند یک کانال ایجاد میکنند. این کانال با بتن ریزدانه یا گروت پر میشود تا سقف یکپارچه شود.
پادهای سهبعدی
(3D Volumetric Pods)
این بخش شامل کپسولهای حجمیِ تمامتأسیساتی است که سختترین و پرترددترین فضاهای ساختمان را پوشش میدهند. این قطعات در کارخانه تا ۱۰۰٪ پیشرفت فیزیکی (شامل کاشیکاری، لولهکشی، کابلکشی، نصب شیرآلات و حتی اکسسوریها) میرسند:
- پاد اتاق تأسیسات
- پاد سرویس بهداشتی و آشپزخانه (پادهای تأسیساتی)
اینها فضاهایی هستند که علاوه بر سازه بتنی سهبعدی، در کارخانه کارهایی مثل لولهکشی، برقکشی، کاشیکاری و نصب شیرآلات هم روی آنها انجام میشود. - پاد راهپله :
یک باکس بتنی سهبعدیِ کامل است که دیوارهای چهارطرف، شمشیری (رمپ پله) و پاگرد همگی به صورت یکپارچه در کارخانه داخل یک قالب بزرگ بتنریزی شدهاند. این پاد بعد از نصب در سایت، نقش ستون فقرات و هسته برشی سازه را در برابر زلزله بازی میکند. - پاد بالکن:
به صورت یک باکس سه وجهی (U شکل) یا دال طرهای حجمی ساخته میشود که شیببندی کف، لوله خروجی آب باران (کفشور)، و عایق رطوبتی آن در کارخانه تمام شده است.
اتصالات و رابطها
(Connectors & Interfaces)
- اتصالات ساختاری مکانیکی: شامل کلمپها، اتصالات فاق و زبانه، و پیچ و مهرههای گرید بالا برای مونتاژ خشک سازه.
- رابطهای پلاگ اند پلی (Plug & Play Connectors): اتصالات نر و مادگیِ سریع برای لولههای آب، فاضلاب و کانالهای برق جهت کوپل شدن آنی به رایزر اصلی کارگاه.
درزبندی و آببندی
(Waterproofing)
- درزبندی و آببندی دیوارهای پیرامونی (Exterior Wall Joints):
پس از استقرار پنلها، فضا با فوم پلیاورتان ساختاریِ منبسطشونده (Expanding PU Foam) پر میشود. این فوم تمام منافذ ریز را کور کرده و عایق حرارتی و صوتی فوقالعادهای ایجاد میکند. - آببندی پادهای تأسیساتی (سرویسهای بهداشتی و حمام)
- آببندی درون کارخانه (Internal Waterproofing) : کف پادها معمولاً به صورت یکپارچه از جنس عایق مثل کامپوزیتهای پلیمری (GRP) یا بتن الیافیِ با نفوذپذیری صفر ساخته میشود (مانند یک تشتک یکپارچه بدون هیچ درزی).
- پیش از کاشیکاری در کارخانه، کل سطوح داخلی با غشاهای پلیمری مایع (Liquid Waterproofing Membranes) دو لایه پوشانده میشود.
- رابطهای تأسیسات: خروجی لولههای فاضلاب پاد که به رایزر ساختمان وصل میشوند، دارای واشرها و ارینگهای منبسطشونده (Hydrophilic Seals) هستند که به محض برخورد با اولین رطوبت، حجمشان زیاد شده و مسیر آب را کاملاً مسدود میکنند.
- درزبندی و عایقبندی سهگانه سقفها و طبقات : برای اینکه سقفها علاوه بر آب، در برابر صدا (تراز آکوستیک) و آتش (تراز حریق) عایق باشند، درز میان پنلهای سقف (Slab-to-Slab) با این متدولوژی پر میشود:
- عایق ضد حریق (Fire-Stopping): درز طولی بین دو سقف پیشساخته ابتدا با پشم سنگ دانسیته بالا (Rockwool) یا فومهای ضد حریقِ کندسوز (Intumescent Foams) پر میشود. این مواد در صورت آتشسوزی، تا ۲ الی ۴ ساعت مانع انتقال شعله و دود به طبقه بالا میشوند.
- پوشش الاستومری روی سقف: در لایه بالایی سقف (کف طبقه بالاتر)، روی درزها با ماستیکهای پایدار پلیمری (MS Polymer) که خاصیت کشسانی بالایی دارند پر میشود تا با تکانها و نشستهای ریز ساختمان، درزها ترک نخورند.
مزایا، معایب، محدودیتها و نقاط ضعف
مزایا
ارزشافزودههای کلیدی که این سیستم برای توسعهدهنده و کارفرما ایجاد میکند:
- سرعت اجرای خیرهکننده (حذف زمان خشک شدن سازه): به دلیل اتکای ۱۰۰ درصدی به فرآیندهای خشک (پیچومهره، کلمپ و گروتهای سریعگیر)، فاز نازککاری و سفتکاری عملاً با هم ادغام شده و زمان ساخت تا ۷۰٪ کاهش مییابد.
- تضمین ۱۰۰ درصدی آببندی و کیفیت تأسیسات: ساخت پادهای آشپزخانه و سرویس در محیط کنترلشده کارخانه، احتمال خطای انسانی در قیرگونی، شیببندی کف و لولهکشی سنتی را به صفر میرساند.
- موازیسازی واقعی کارگاه و کارخانه: همزمان با گودبرداری و اجرای فونداسیون در سایت، پیچیدهترین بخشهای ساختمان (پادها) در کارخانه با پیشرفت ۱۰۰ درصدی ساخته میشوند.
- کاهش وزن مرده سازه: پنلها و پادها معمولاً از بتنهای سبک الیافی، فومبتنها یا ساختارهای کامپوزیتی ساخته میشوند که وزن کل سازه و در نتیجه هزینههای فونداسیون و اسکلت را کاهش میدهند.
- کاهش چشمگیر ضایعات مصالح (Zero Waste): به دلیل برشها و قالبگیریهای کارخانهای، پسماند مصالح در کارگاه به نزدیک صفر میرسد.
معایب
ماهیت ذاتی این فناوری که جزو هزینهها یا ویژگیهای منفی آن به شمار میرود:
- نیاز به نقدینگی متمرکز و سنگین در فاز صفر (Upfront Capital): برخلاف پروژه سنتی که کارفرما پول را قطرهچکانی و متناسب با پیشرفت کار تزریق میکند، اینجا باید درصد سنگینی از کل بودجه پروژه را در همان ابتدا برای سفارش قطعات به کارخانه پرداخت کند.
- هزینههای بالای لجستیک و حملونقل: جابهجایی قطعات سهبعدی (Pods) و پنلهای بزرگ به تریلرهای کمرشکن، اسکورت جادهای و لجستیک سنگین نیاز دارد که هزینه سربار پروژه را بالا میبرد.
- ردپای کربنی در فاز ترانسپورت: اگرچه در کارگاه مصرف انرژی کم میشود، اما حمل قطعات سنگین از کارخانههای دوردست به سایت، مصرف سوخت و هزینههای زیستمحیطی حملونقل را افزایش میدهد.
محدودیتها
مرزها و خط قرمزهای فنی و قانونی که این سیستم در چارچوب آنها «باید» حرکت کند:
- انجماد نقشه و عدم امکان تغییر حین اجرا (Zero Flexibility): کارفرما پس از صدور دستور تولید در کارخانه، حتی نمیتواند جای یک کلید برق یا ابعاد یک دیواره را تغییر دهد. هرگونه تغییر یعنی ابطال قطعه تولیدشده.
(انجماد طراحی) - محدودیتهای ترافیکی و ابعادی جادهها: ابعاد پادها (عرض و ارتفاع) کاملاً محدود به قوانین ترانزیت جادهای و ارتفاع پلهای بینراهی است. نمیتوان پادی بزرگتر از استانداردهای ترافیکی کشور طراحی کرد.
- محدودیت شعاع عملیاتی ماشینآلات: نصب پادها و پنلهای سنگین نیازمند تاورکرینها و جرثقیلهای غولپیکر با توان برداشتی (Tonnage) بسیار بالا است. اگر زمین پروژه در کوچه یا بافتی باشد که جرثقیل سنگین نتواند مستقر شود، اجرای این سیستم غیرممکن است.
- صلابت قوانین نظام مهندسی و شهرداریها: آییننامههای سنتی ساختوساز در ایران (مثل مباحث ملی مقررات ملی ساختمان) هنوز ساختار حقوقی و تفکیکیِ مشخصی برای تأیید و صدور پروانه این نوع سازههای هیبرید ندارند.
نقاط ضعف / پاشنه آشیلها
ریسکهای بحرانی در حین اجرا که اگر مدیریت نشوند، پروژه را متوقف میکنند:
-
اثر دومینوی زنجیره تأمین: این سیستم ۱۰۰٪ شبکهای است. اگر کارخانه در تحویل یک پاد یا چند پنل سقف تأخیر کند، کل کارگاه، جرثقیلها و نیروهای نصبِ طبقات بالاتر معطل شده و خسارت سنگین دیماند (خواب ماشینآلات) ایجاد میشود. - وابستگی شدید به کیفیت مصالح درزبندی: کل دوام، عایقبندی صدا، حریق و آبِ این ساختمان به کیفیت ماستیکها، فومها و نوارهای عایق بستگی دارد. نقطه ضعف بزرگ این است که اگر از متریال درجه دو در درزها استفاده شود، ساختمان پس از چند سال دچار نشت، تعریق و ضعف آکوستیک شدید میشود.
- خلاء نیروی انسانی ماهر (تکنسین نصب): در ایران کارگر سنتی فراوان است، اما تکنسین ماهر که بتواند با ترازهای لیزری قطعات پاد-پنل را با دقت میلیمتری و اتصالات خشک مونتاژ کند، بسیار کمیاب است و اشتباه در نصب یک قطعه، انحراف کل طبقات بالایی را به همراه دارد.
کشورهای پیشرو در روش پاد پنل
روش پاد-پنل (Pod-Panel / Hybrid)؛ استرالیا و کشورهای شورای همکاری خلیج فارس (GCC) کاربرد زیادی دارد .این روش ترکیبی بهترین پاسخ برای پروژههای تجاری سنگین، هتلها و برجهای بلندمرتبه است:
- استرالیا 🇦🇺: استرالیا به دلیل مسافتهای طولانی بین شهری و هزینه سرسامآور کارگر کارگاهی، یکی از بزرگترین توسعهدهندگان سیستمهای هیبرید پاد-پنل است. آنها پادهای سرویس بهداشتی را در کارخانههای ملبورن یا سیدنی ساخته و همراه با پنلهای دیوار به سراسر کشور ارسال میکنند.
- امارات متحده عربی 🇦🇪 و عربستان سعودی 🇸🇦: در ابرپروژههایی مانند نیوم (NEOM) یا توسعه سواحل دریای سرخ در عربستان، و همچنین هتلهای آسمانخراش دبی، روش پاد-پنل برای ساخت هزاران اتاق هتل و سرویس بهداشتی لوکس با سرعت مافوق صوت استفاده میشود تا زمان فاز نازککاری به صفر نزدیک شود.
برندها
مجریان و توسعهدهندگان برتر
- برود گروپ (Broad Group) چین 🇨🇳 رکورددار سرعت ساخت در جهان (مانند ساخت برج ۵۷ طبقه در ۱۹ روز) با سیستم اختصاصی و تماماستیل Living Building.
- بویگ کانستراکشن (Bouygues Construction) فرانسه 🇫🇷 لیدر ساخت پروژههای لوکس هیبرید، هتلها و بیمارستانهای مدولار در قاره اروپا.
- لینگ ارورک (Laing O’Rourke) انگلستان 🇬🇧 پیشگام مهندسی پیشرفته و تدوینکننده استانداردهای کلان DfMA در پروژههای بزرگ صنعتی و تجاری.
کارخانجات تولید پاد و پنل
- شور پادز (SurePods) آمریکا 🇺🇸 بزرگترین تولیدکننده کپسولهای لوکس و ۱۰۰٪ آمادهی سرویس بهداشتی و حمام برای هتلهای زنجیرهای بزرگ دنیا.
- کاترا (Katerra) آمریکا 🇺🇸 بنیانگذار استانداردسازی کارخانهای برای پنلهای چوبی متراکم (CLT) و قطعات ساختمانی یکپارچه.
بی اند تی گروپ (B&T Group) ترکیه 🇹🇷 قطب منطقهای تولید پنلهای سبک پیشساخته و عایقهای کامپوزیتی در خاورمیانه و نزدیک به بازار ایران.
تکنولوژیستها و صاحبان فرآیند
- اتودسک (Autodesk) آمریکا 🇺🇸 توسعهدهنده پلتفرمهای Revit و BIM 360؛ شریان اصلی انجماد طراحی و شبیهسازی دیجیتال سازه پیش از ساخت.
- شِک (Schöck) آلمان 🇩🇪 مخترع و مالک فناوری Isokorb؛ پیشرفتهترین سیستم اتصال حرارتی و سازهای بالکنها و کنسولهای پیشساخته.
- پیکو (Peikko) فنلاند 🇫🇮رهبر جهانی طراحی و تولید اتصالات مکانیکی خشک، کفشکستها و پیچوبولتهای سازهای قطعات بتنی به یکدیگر.
کارخانجات ماشینآلات و تجهیزات نصب
- لیبهر (Liebherr) آلمان 🇩🇪 ابرقدرت تولید تاورکرینهای غولپیکر با توان برداشتی فوقسنگین (Heavy Lifting) جهت هدایت باکسهای پاد از بالا.
- وکنمان (Weckenmann) آلمان 🇩🇪 طراح و سازنده خطوط تولید رباتیک، اتوماتیک و کانتینری کارخانهای برای پنلهای بتنی سبک.
- کوکا (KUKA) آلمان 🇩🇪 غول رباتیک جهان؛ سازنده بازوهای مکانیکی هوشمند برای جوشکاری استراکچر و چیدمان پادها در کارخانه.
سوالات متداول پادپنل (FAQ)
- ساختوساز پادپنل چیست؟
ساختوساز پادپنل یک سیستم مدولار پیشرفته ساختمانی است که در آن ترکیبی از پنلهای پیشساخته دیوار و سقف به همراه پادهای کاملاً پیشساخته (Pod Units) مانند سرویس بهداشتی، آشپزخانه، بالکن، پلها و فضاهای تاسیساتی در کارخانه تولید و در محل پروژه مونتاژ میشود. - پاد (Pod) در سیستم پادپنل چیست؟
پاد به واحدهای کاملاً پیشساخته و آماده نصب ساختمانی گفته میشود که شامل فضاهای کامل است و بهصورت یکپارچه در پروژه نصب میگرد مانند:- سرویس بهداشتی پیشساخته
- آشپزخانه مدولار
- بالکن یا تراس
- اتاق موتورخانه یا تاسیسات
- مزایای سیستم ساختوساز پادپنل چیست؟
- افزایش چشمگیر سرعت ساختوساز
- کاهش وابستگی به نیروی انسانی در محل پروژه
- کاهش پرت مصالح ساختمانی
- کیفیت یکنواخت به دلیل تولید کارخانهای
- افزایش دقت اجرایی در پروژههای بزرگ
- مناسب برای ساختوساز صنعتی و مدولار
- پادپنل در چه پروژههایی استفاده میشود؟
- برجها و مجتمعهای مسکونی
- هتلها و اقامتگاهها
- ساختمانهای تجاری و اداری
- پروژههای صنعتی و بیمارستانی
- تفاوت ساختوساز پادپنل با روش سنتی چیست؟
در ساختوساز پادپنل بخش زیادی از اجزا در کارخانه ساخته میشود، در حالیکه در روش سنتی همه چیز در محل اجرا میشود. نتیجه این تفاوت:- کاهش زمان پروژه
- کاهش خطای اجرایی
- کنترل بهتر کیفیت ساخت
- کاهش هزینههای نیروی انسانی
- آیا سیستم پادپنل انعطافپذیری معماری دارد؟
بله. سیستم Pod Panel Construction به دلیل طراحی مدولار، امکان اجرای طرحهای متنوع معماری را فراهم میکند و با پروژههای معماری مدرن و صنعتیسازی ساختمان کاملاً سازگار است. - محدودیتهای ساختوساز پادپنل چیست؟
- نیاز به طراحی دقیق در مرحله اولیه
- وابستگی به کارخانه و حملونقل قطعات بزرگ
- نیاز به هماهنگی دقیق بین طراحی و اجرا
- هزینه اولیه بالاتر نسبت به روش سنتی در برخی پروژهها
English Summary – Pod Panel Construction System
Pod panel construction is a modular building method that combines prefabricated wall and ceiling panels with fully pre-assembled pods such as bathroom pods, kitchen pods, balcony modules, bridge elements, and mechanical room units. These components are manufactured off-site in controlled factory conditions and then assembled on-site to accelerate construction, reduce labor dependency, and minimize material waste. The system ensures high precision, consistent quality, and flexible architectural integration, making it suitable for residential, commercial, hospitality, and industrial projects.
